mardi 29 novembre 2016

Navisworks Simulate 2017_Gestion de la transparence et des couleurs hors Time Liner

Objectif: Dans Navisworks Simulate, gérer la transparence et les couleurs d'un objet sans passer par la Time Liner

01_Navisworks, importation des données
_Navisworks > Ajouter...

02_Navisworks > Ajouter > Choisir un projet
Ici une famille Revit...

03_Navisworks
Cette famille Revit est pourvue d'un cylindre (surbrillance bleu) qui pilote une sphère;
Le cylindre doit être transparent...
_Arborescence de sélection > Sélectionner l'objet a traiter...
_La sélection du cylindre active > Outils d'éléments...

04_Navisworks
_Sélection du cylindre > Outils d'éléments > Apparence > Transparence...

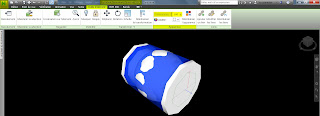

05_Navisworks
_Sélection du cylindre > Outils d'éléments > Apparence > Transparence
_Glisser le curseur de la transparence...

06_Navisworks
_Sélection du cylindre > Outils d'éléments > Apparence > Transparence
_Glisser le curseur de la transparence
_Le cylindre est transparent, mais il est toujours dans l'arborescence de sélection

07_Navisworks
_Réinitialiser l'apparence > Pour rétablir l'apparence originale...

08_Navisworks
_Réinitialiser l'apparence > Pour rétablir l'apparence originale

09_Navisworks
_Apparence > Couleurs...

10_Navisworks
_Apparence > Couleurs et Transparence...

11_Navisworks

_Apparence > Couleurs et Transparence

dimanche 15 février 2015

Revit 2015_MEP_Plomberie_Canalisations_Colorisation par systèmes

Objectif: Colorisation par systèmes pour une catégorisation rapide des différents systèmes et de leurs composants

Cette approche permet d'englober tout un système : tuyauterie, isolation et revêtements, indépendamment des vues

Dans le message du 12 02 2015, j'utilisais l'isolation pour colorer le circuit, et des identifiants pour filtrer, mais cette approche n'est pas vraiment dans l'esprit MEP; dans ce nouveau message, j'essaye d'être plus efficient

01 A_Style visuel: Ombré

01 B_Style visuel: Ligne cachée

02 A_Style visuel: Ombré

02 B_Style visuel: Ligne cachée

03_Colorisation des tuyaux par systèmes:
_Affecter les tuyaux aux systèmes correspondants: Eau Froide, Eau Chaude, Eaux usées,
> Le système joue le role de filtre > Tout ce qui appartient à ce système sera affecté par la même couleur
_Sélectionner un tuyau > Modifier > Système de canalisation > Modifier le type...

04_Colorisation des tuyaux par systèmes:
_Système de canalisation > Eau Froide Sanitaire (noter il y a ici plusieurs systèmes E F)

05_Colorisation des tuyaux par systèmes:
_Système de canalisation > Eau Froide Sanitaire > Modifier le type...

06_Colorisation des tuyaux par systèmes:
_Système de canalisation > Eau Froide Sanitaire > Modifier le type > Propriétés du type

07_Colorisation des tuyaux par systèmes:
_Système de canalisation > Eau Froide Sanitaire > Modifier le type > Propriétés du type
_Paramétrage des matériaux

08_Style visuel: Ligne cachée

09_Style visuel: Ligne cachée

10_Style visuel: Ombré

11_Style visuel: Ombré

12_Style visuel: Ligne cachée
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation

13_Style visuel: Ombré
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation

14_L'isolation ou le revêtement est entièrement dépendant du système dans lequel se trouve le tuyau

15_L'isolation ou le revêtement est entièrement dépendant du système dans lequel se trouve le tuyau
_Si on affecte une isolation sur un tuyau d'eaux usées, l'isolation aura le même aspect que le style du système qui l'héberge

16_Style visuel: Ligne cachée
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation

17_Style visuel: Ligne cachée
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisations sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: Une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial

18_Style visuel: Ombré
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisations sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial

19_Style visuel: Ligne cachée
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisationd sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial

20_Style visuel: Ombré
_Impact d'un système sur un composant_à Gauche: une pompe appartenant au système Eau FroideLes 2 connecteurs reliants les canalisations sont aussi Eau Froide> La pompe prend l'aspect visuel du système Eau Froide_à Droite: une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées> La chaudière garde son aspect initial

jeudi 12 février 2015

Revit 2015_MEP_Plomberie_Canalisations_Canalisations colorées, filtrées par identifiants

Objectif: Créer des canalisations colorées (traits de contour) pour un graphisme à la fois clair et sans à-plat

MEP_Colorisation par systèmes

_Style visuel: Ligne cachée

_Style visuel: Ombré avec arêtes

01_Revit > Gabarit MEP

_Systèmes > Canalisations...

02_Canalisation > Standard

03_Sélection de toutes les canalisations et affectation d'un identifiant > Eau Froide

04_Sélection de toutes les canalisations et affectation d'un identifiant > Eau Froide

_Message de Revit > Valeur "identifiant" dupliquées

05_Sélection de toutes les canalisations et affectation d'un identifiant > Eau Froide

_Message de Revit > Valeur "identifiant" dupliquées
_Effectivement le même identifiant affecte ces canalisations car elles sont toutes Eau Froide

06_Construction de canalisations parallèles pour Eau Chaude & Eaux Usées

_Systèmes > Canalisations parallèles...

07_Construction de canalisations parallèles pour Eau Chaude & Eaux Usées

_Systèmes > Canalisations parallèles > Clic sur chaque segment de canalisation
_Les raccords doivent être finalisés à part

08_Construction de canalisations parallèles pour Eau Chaude & Eaux Usées

_Systèmes > Canalisations parallèles > Clic sur chaque segment de canalisation
_Les raccords doivent être finalisés à part

09_Sélection des canalisations en surbrillance et affectation d'un identifiant > Eau Chaude

_Message de Revit > Valeur "identifiant" dupliquées

10_Sélection des canalisations en surbrillance et affectation d'un identifiant > Eaux Usées

_Message de Revit > Valeur "identifiant" dupliquées
