Objectif: Construire une famille de réservation de sol y compris les éléments détail (Plan & Coupes)
Nota: Ce type de réservation n'est pas listé dans Navisworks (Le perçage apparait, mais il n'y a pas de références)..
Pour corriger cela il suffit de tracer une ligne de modèle sur le contour de l'ouverture
00_Famille réservation de sol_Nomenclature, Pan, Coupe
> Tracer des plans de construction
> Coter...
> Tracer des plans de construction
> Coter > Libeller...
> Tracer des plans de construction
> Coter > Libeller
Plusieurs options possibles pour percer :
Soit Vide d’extrusion, soit coupe d’ouverture

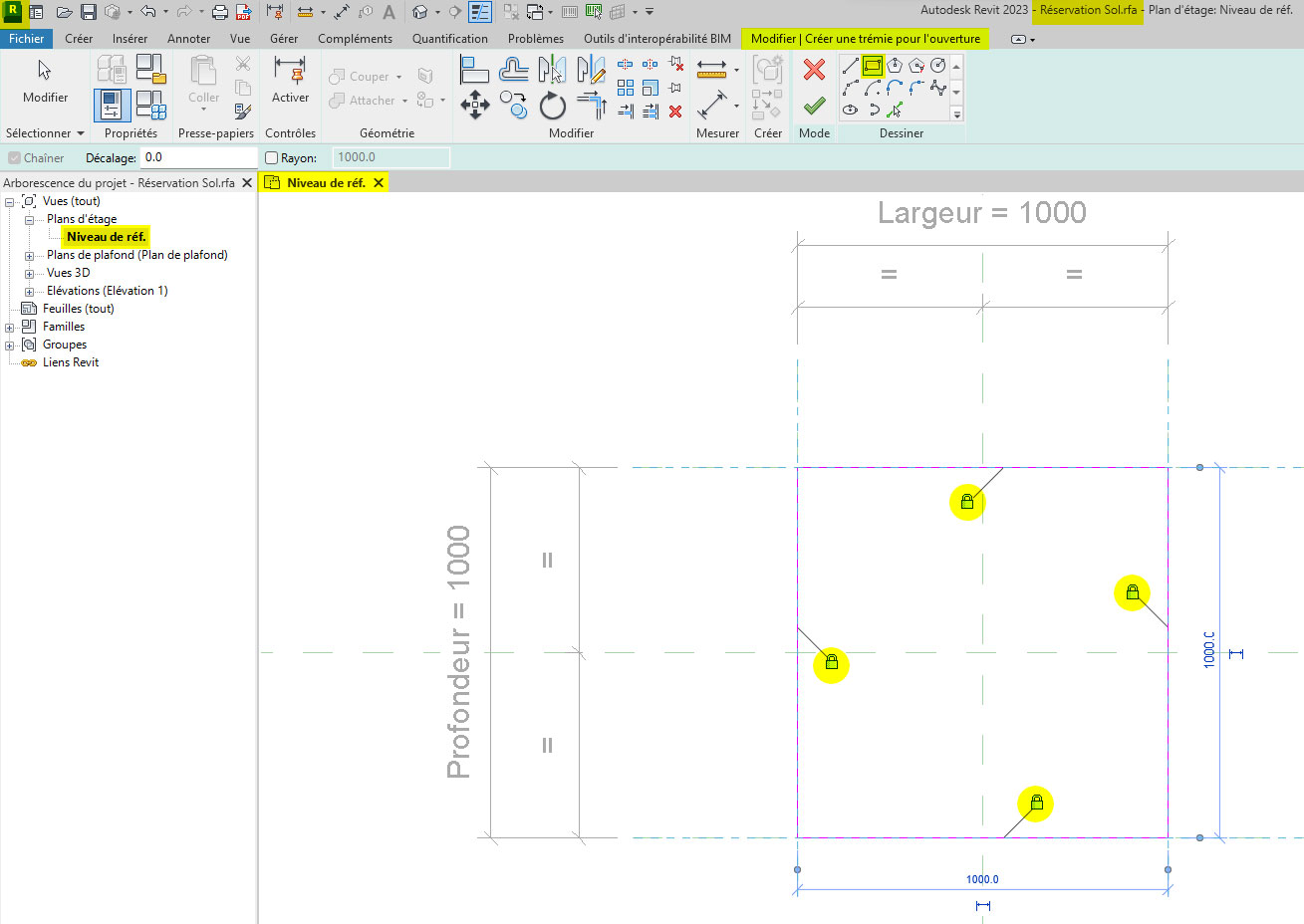

> Coupe
d’ouverture > Tracer l’esquisse
> Contraindre
sur les plans de construction
La famille perce le sol quelle que soit son épaisseur
> Famille > Eléments de détail
> Tracer des plans de référence
> Coter et libeller
> Tracer le contour de la réservation > Verrouiller sur les plans de référence
> Tracer une zone de pochage > Verrouiller sur les plans de référence
> Tracer les plans de référence complémentaires pour contraindre la famille éléments de détail
> Charger la famille éléments de détail > Symbole 2D Plan
> Association aux paramètres de la famille pour la famille éléments de détail
> Famille > Eléments de détail...
> Tracer des plans de référence
> Coter, Libeller > Profondeur, ép Dalle
> Tracer le contour de la réservation
> Verrouiller sur les plans de référence
> Tracer des zones de pochage > Verrouiller sur les plans de référence
> Charger la famille éléments de détail > Symbole 2D Profondeur
> Association aux paramètres de la famille
> Charger la famille dans le projet...
> Le symbole 2D Coupe Profondeur ne suit pas l'épaisseur de la dalle...
> Ajout d'une côte libellée > ép Dalle (il s'agit d'une côte de rapport)...
> Message d'erreur concernant la côte de rapport...
Modification de la cote libellée > ép Dalle
(Dans la majorité des cas il faut accrocher la côte sur un plan de référence, mais dans ce cas c'est sur la Dalle qu'il faut accrocher la côte)
> Association aux paramètres de la famille pour la famille éléments de détail > Symbole 2D Coupe Profondeur
> La famille éléments de détail est bien synchronisée avec la famille Réservation Sol
> Famille > Eléments de détail...
> Dupliquer la famille éléments de détail > Symbole 2D Coupe Profondeur > Renommer > Famille éléments de détail > Symbole 2D Coupe Largeur
> Ajout de paramètres partagés pour renseigner les Largeurs, Profondeurs & épaisseur de la famille Réservation Sol, dans une étiquette et une nomenclature

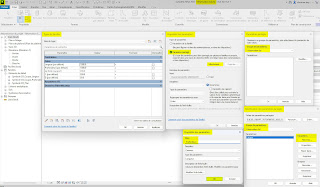

> Types de familles > Nouveau > Paramètres partagés > Groupe > Réservation Sol
> Types de familles > Nouveau > Paramètres partagés > Groupe > Réservation Sol
> Paramètres > Largeur_pp, Profondeur_pp, épaisseur_pp
> Placer les paramètres partagés dans le tableau des types de familles > Largeur_pp, Profondeur_pp, ép_pp
> Associer les paramètres partagés aux côtes de la famille
> Création d'une étiquette de réservation
> Etiquette de modèle générique
> Modifié le libellé > Marque, Largeur_pp, Profondeur_pp, ép_pp
> Etiquette de modèle générique
> Modifié le libellé > Marque, Largeur_pp, Profondeur_pp, ép_pp
> Etiquette de modèle générique
> Modifié le libellé > Marque, Largeur_pp, Profondeur_pp, ép_pp
> Etiquette: N°, Larg x prof, ép
_Plan, Coupes, Nomenclature
