Revit 2013_Métré_Nomenclature_Eléments

Objectifs: Faire des quantitatifs avec les éléments

Lien vers message Revit 2014, plus abouti

Aide au métré

_Architecture à droite

_Eléments à gauche

01_Architecture > Mur

02_Modifier murs > Créer des éléments

03_Le mur originel reste, mais le fait de créer des éléments rajoute une couche qui distingue chaque entité > Eléments

04_Ces éléments peuvent ensuite être quantifiés

_Vue > Nomenclature/Quantités

05_Nomenclature/Quantités > Eléments

06_Nomenclature/Quantités > Eléments > Choisir les champs appropriés

07_Nomenclature/Quantités > Eléments > Tri/Regroupement > Total

08_Nomenclature/Quantités > Eléments > Mise en forme

09_La nomenclature finalisée

10_En vue en plan suite à la création d'éléments les liaisons de murs sont coupées

VV > Pour modifier le graphisme

11_Eléments est coché

12_Eléments est décoché > Les murs sont visibles comme à l'origine

13_Eléments est décoché > Les murs sont visibles comme à l'origine

14_Mise en place d'une porte (il faut se mettre dans mur)

15_Mise en place d'une porte (il faut se mettre dans mur)

16_VV > Visibilité/Graphisme

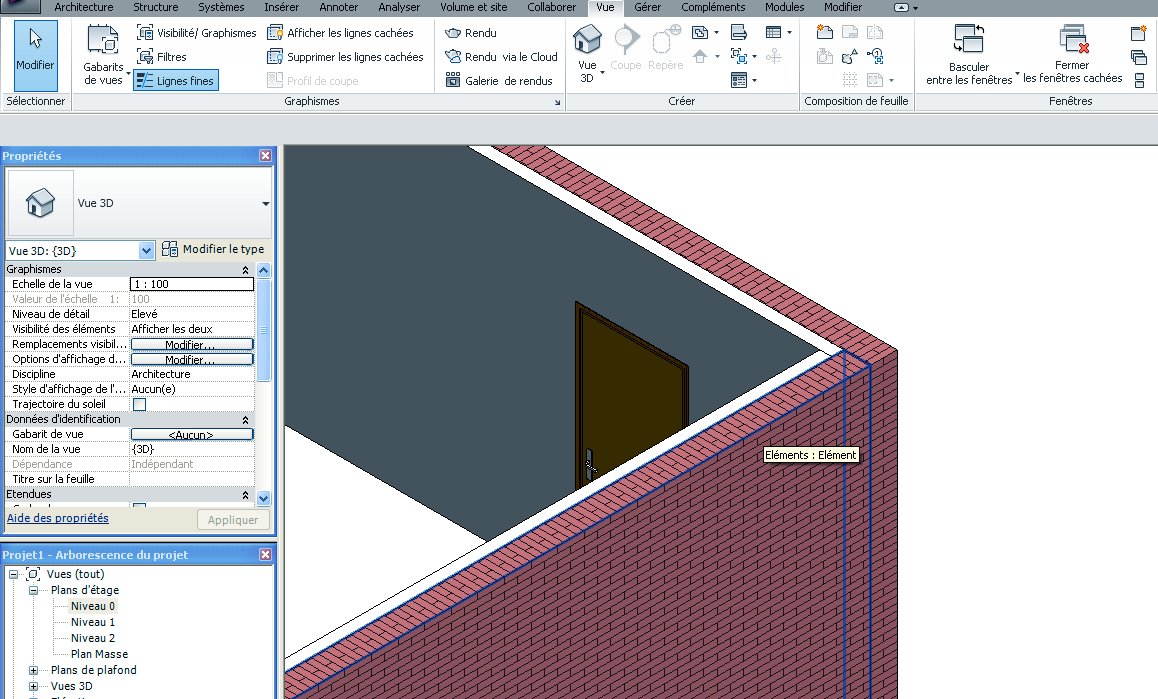

17_VV > Visibilité/Graphisme > Eléments activés

18_VV > Visibilité/Graphisme > Eléments activés

19_VV > Visibilité/Graphisme > Eléments activés

20_VV > Visibilité/Graphisme > Eléments activés

21_VV > Visibilité/Graphisme > Bascule entre Eléments et murs > Eléments

22_VV > Visibilité/Graphisme > Bascule entre Eléments et murs > Eléments

23_VV > Visibilité/Graphisme > Bascule entre Eléments et murs > Murs

24_VV > Visibilité/Graphisme > Bascule entre Eléments et murs > Murs

Revit 2013_Raccordement 3D

Objectif: Construire en 3D le CNIT (Paris-La Défense)

Robert Edouard Camelot (architecte)Jean de Mailly (architecte)Bernard Louis Zehrfuss (architecte)Nicolas Esquillan (ingénieur) (coque)Jean Prouvé (ingénieur) (façade)Pier Luigi Nervi (consultant)
1956-1958

00_Différentes vues du CNIT

Modélisé à partir d'un raccordement 3D répété 6 fois

Nomenclature par types des différents éléments constitutifs, à noter, les périmètres ne sont pas calculés pour les éléments courbes > Coques et pieds

01_Principe de construction d'un raccordement 3D

Architecture > Composant > Créer in situ

02_Créer > Raccordement par chemin

03_Raccordement par chemin > Sélectionner trajectoire

04_Sélectionner trajectoire > Choisir les bords 3D

(au préalable il faut construire un volume sur lequel on viendra chercher la trajectoire)

05_Définition des profils 1 & 2

06_Définition des profils 1 & 2 > modifier le profil 1

07_Modifier le profil 1

08_Idem pour le profil 2 (se placer dans le plan de travail ad hoc)

09_Idem pour le profil 2 (se placer dans le plan de travail ad hoc)

10_Terminer, Valider

11_Différents essais de raccordements 3D

Revit 2013_Composant in situ_Problèmes de raccordement

En essayant de refaire les poteaux du Palais du travail de Turin (Pier Luigi Nervi 1960), j'ai eu des problèmes de raccordement...

_A gauche Composant in situ, à droite volume conceptuel

 01_ Élévation du composant in situ > Raccordement en fond un poteau type

02_Composant in situ > Raccordement > Base

03_Composant in situ > Raccordement > Haut

04_Composant in situ > Raccordement > bug

05_Composant in situ > Raccordement > en plan les sommets de la base convergent vers un point sur le cercle du haut

06_Composant in situ > Raccordement > Modification du profil haut

07_Composant in situ > Raccordement > Modification du profil haut > Scinder le profil cercle

08_Composant in situ > Raccordement > Modification du profil haut > Scinder le profil cercle

09_Le résultat est un peu mieux, mais non conforme

10_Composant in situ > Raccordement > Modification du profil haut > Modification des contrôles hauts

11_Le résultat n'est pas meilleur, non conforme

12_Composant in situ > Raccordement > Modification du profil haut > Remplacement du profil haut cercle par un polygone inscrit 12 cotés = nombre de sommets du profil de la base

13_Résultat, en plan, on approche de la réalité, mais il y a des facettes

14_En élévation

15_A gauche le poteau en composant in situ > Raccordement
_A droite le poteau réalisé en volume conceptuel

16_A gauche le poteau en composant in situ > Raccordement
_A droite le poteau réalisé en volume conceptuel

17_Volume conceptuel > Base du volume

18_Volume conceptuel > Haut du volume

19_Volume conceptuel terminé

20_Volume conceptuel > Élévation > Le raccordement entre la base et le sommet est bien conforme au dessin 22

21_Volume conceptuel > Plan

22_
