Revit 2019_Poutre inclinable, Section petite et grande

Objectif: Construire une famille de poutre inclinable, avec 2 sections différentes

Famille déposée sur HexaBIM

01_Au premier plan famille poutre inclinable avec 2 sections différentes

02_Propriétés de la familles

> Longueur Poutre (Longueur réelle)

> Largeur Poutre

> Grande Hauteur (Poutre)

> Petite Hauteur (Poutre)

> Point Haut (Point haut du rampant de la poutre),  (cette valeur peu être remplacée par une cote angulaire)

03_Construction de la famille

_Famille > Modèle générique...

(Catégorie et paramètres de famille > Ossature)

04_Construction de la famille

Vue avant

_Créer > Ligne de référence...

Placer un des points sur l'origine du gabarit de famille (X = 0, Z = 0)

05_Construction de la famille

Vue avant

_Créer ligne de référence

_Placer une cote entre les 2 points d'extrémité de la ligne de référence...

06_Construction de la famille

Vue avant

_Placer une cote entre les 2 points d'extrémité de la ligne de référence

_Ajouter un libellé à la cote > Longueur Poutre

07_Construction de la famille

Vue avant

_Placer une cote du plan de référence horizontal au point supérieur de la ligne de référence

_Alternative: placer une cote angulaire entre le plan de référence et la ligne de référence...

08_Construction de la famille

V3D

_Créer > Raccordement par chemin...

09_Construction de la famille

V3D

_Créer > Raccordement par chemin > Sélectionner la trajectoire...

10_Construction de la famille

V3D

_Créer > Raccordement par chemin > Sélectionner la trajectoire > Choisir les bords 3D > Valider...

11_Construction de la famille

V3D

_Raccordement par chemin > Sélectionner le profil 1 Modifier le profil...

12_Construction de la famille

V3D

_Raccordement par chemin > Sélectionner le profil 1 > Modifier le profil

_Définir le plan de construction du profil

Tracer le profil > Coter...

13_Construction de la famille

V3D

_Raccordement par chemin > Tracer le profil > Coter

_Ajouter des libellé au cotes du profil...

14_Construction de la famille

V3D

_Raccordement par chemin

_Répéter les étapes 11 à 13 pour le profil 2

15_Construction de la famille

_Catégorie et paramètres de famille  > Ossature

16_Construction de la famille

_Charger dans le projet

17_Projet

Coupe

La famille est référencée en Ossature dans l'arborescence

Propriétés > Cotes paramétrables de la famille

18_Projet

V3D

19_Projet

V3D

Revit 2019_Revit Structure_Renseignements sur les poutres: Nom, Section, Arase inférieure

Objectif: Associer une étiquette à une poutre pour renseigner le nom, la section et l'arase inférieure

Utilisation d'une famille de poutre avec impact paramétrable, et paramètre partagé pour renseigner l'arase inférieure

00_Coupe et plan
Etiquette de poutre: Nom, Section, Arase inférieure

 01_Niveau 0, Plage de vue

 02_Positionnement d'une poutre

_Structure > Charger la famille > Poutre avec impact (Projection au sol du contour de la poutre)

 03_Positionnement d'une poutre

En coupe > Poutre avec impact (la ligne de modèle au-dessous de la poutre)

Propriétés > Hauteur de l'impact de la poutre

 04_Positionnement d'une poutre

_Modification du plan de construction (Passer du niveau 0 à 1)...

 05_Positionnement d'une poutre

_Modification du plan de construction > Choisir un plan > Niveau 1

 06_Positionnement d'une poutre

_Justification Z > Haut

_Valeur de décalage Z > -0.25 (=épaisseur de la dalle)

 07_Famille poutre rectangulaire avec impact

_Catégorie et paramètres de famille > Ossature

 08_Famille poutre rectangulaire avec impact

Ajout de paramètre de famille et de paramètres partagés

_Types de familles > Nouveau paramètre > Propriétés des paramètres > Paramètre de la famille > Arase inférieure (Occurrence) > Ok

 09_Famille poutre rectangulaire avec impact

_Types de familles > Nouveau paramètre > Propriétés des paramètres > Paramètres partagés > Arase inférieure...

 10_Famille poutre rectangulaire avec impact

_Types de familles > Nouveau paramètre > Propriétés des paramètres > Paramètres partagés > Arase inférieure > AI

 11_Famille poutre rectangulaire avec impact

_Types de familles > Contraintes > Arase inférieure = Hauteur Impact Poutre -(h/2)
(-h/2, car la cote libellée de la Hauteur Impact Poutre est attachée au plan de référence de la poutre, ce plan passe par le milieu de la hauteur de la poutre)
_AI = Arase Inférieure

 12_Famille poutre rectangulaire avec impact

La cote libellée de la Hauteur Impact Poutre est attachée au plan de référence de la poutre, ce plan passe par le milieu de la hauteur de la poutre

 13_Famille poutre rectangulaire avec impact

_Charger la famille dans le projet

 14_Coupe

La poutre et son impact...

 15_Coupe

L'impact de la poutre est contraint sur le niveau inférieur > Niveau 0

_Aligner > Impact sur Niveau 0

L'impact est maintenant visible sur le niveau 0

(La plage de vue n'a pas été modifiée, il n'y a pas de niveau en fond de plan)

 16_Etiquette de poutre de type Nom, Section et AI

_R > Nouveau > Symbole d'annotation...

 17_Etiquette de poutre de type Nom, Section et AI

_R > Nouveau > Symbole d'annotation > Etiquette générique

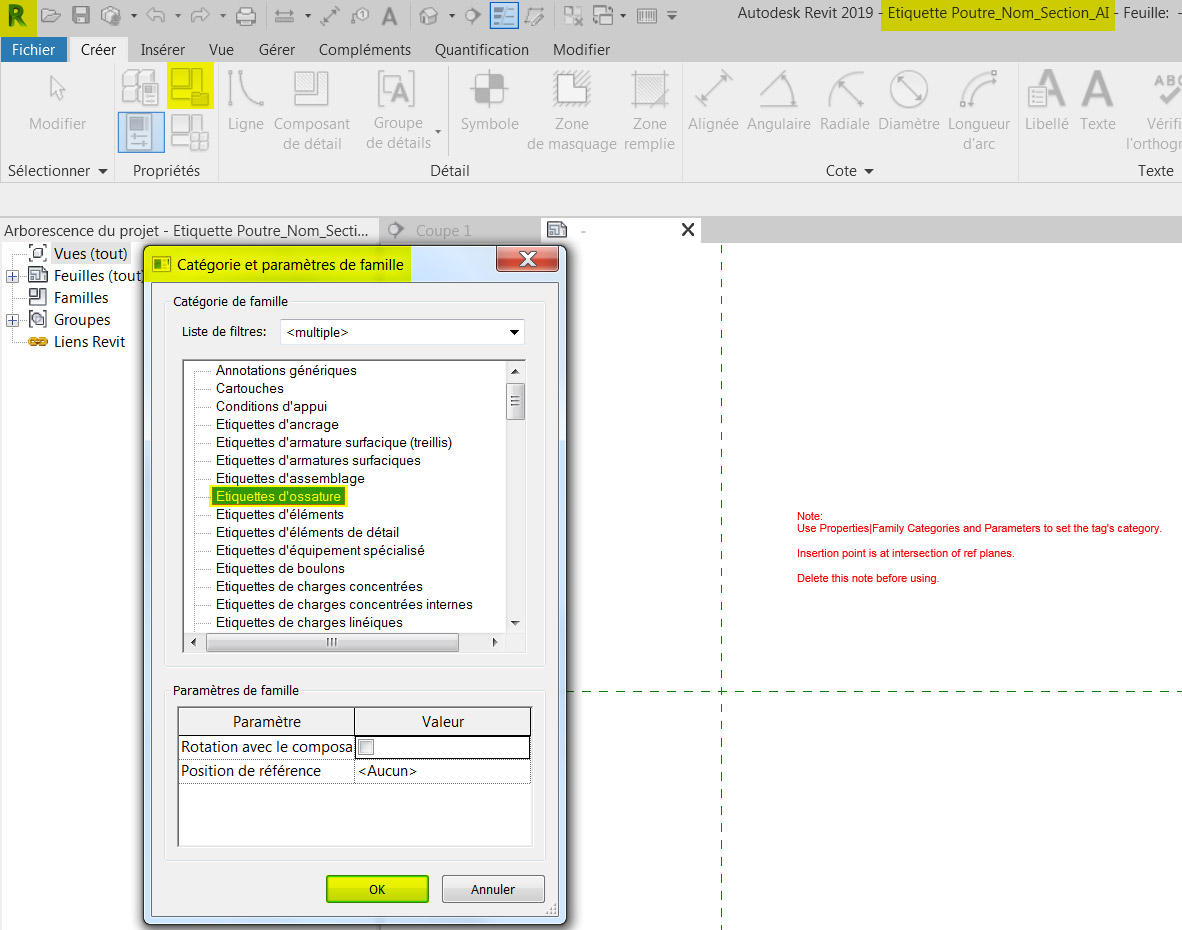

 18_Etiquette de poutre de type Nom, Section et AI

_Catégorie et paramètres de famille > Ossature

 19_Etiquette de poutre de type Nom, Section et AI

_Créer > Libellé...

 20_Etiquette de poutre de type Nom, Section et AI

_Modifier le libellé > Nom du paramètre > Nom de la famille, Nom du type

_Modifier le libellé > Nouveau paramètre > Paramètres partagés > AI...

 21_Etiquette de poutre de type Nom, Section et AI

_Modifier le libellé > Nouveau paramètre > Paramètres partagés > AI

_AI > Suffixe AI

 22_Etiquette de poutre de type Nom, Section et AI

_Charger dans le projet...

23_Coupe et plan
Etiquette de poutre: Nom, Section, Arase inférieure

Revit 2019_Informations sur les poutres avec les cotes d'élévation

Objectif: Renseigner les propriétés des poutres, en plan et coupe, avec les cotes d'élévation

Ce tuto. utilise les cotes d'élévation et les niveaux en fond de plan, c'est une solution, mais on peut également utiliser une famille d'étiquette associée à une famille de poutre avec impact, cette autre solution est expliquée dans le tuto. suivant

00_Coupe et plan, Renseignements sur les poutres

_Arase inférieure, Arase supérieure, Section

 01_Coupe et plan, informations sur les niveaux

 02_Positionnement d'une poutre

_Structure > Poutre...

 03_Positionnement d'une poutre

_Structure > Poutre > Choix d'une famille...

 04_Positionnement d'une poutre

Changement de plan de construction

_Modifier le plan de construction...

 05_Positionnement d'une poutre

Changement de plan de construction
_Modifier le plan de construction > Choisir un plan

 06_Positionnement d'une poutre

Modification de la justification de la poutre

_Justification Z > Haut

_Valeur de décalage Z > -0.25 (= épaisseur de la dalle)

 07_Paramétrage des niveaux en fond de plan pour visualiser l'impact de la poutre au niveau 0.00

_Plage niveau de base > Niveau 0

_Plage niveau supérieur > Niveau 1

_Orientation du niveau en fond de plan > Regarder vers le haut

 08_Remplacement de la visibilité de l'impact de la poutre

_vv > Remplacement visibilité/graphisme pour niveau 0 > Catégories de modèles > Ossature

 09_Mise en place des cotes d'élévation

_Annoter > Cote d'élévation...

 10_Mise en place des cotes d'élévation

_Annoter > Cote d'élévation
_Modifier le type > Choix d'un symbole
_Modifier le type > Origine de l'élévation > Relative

 11_Mise en place des cotes d'élévation

_Contraintes > Base relative > Niveau actuel

 12_Mise en place des cotes d'élévation

_Texte > Afficher les élévations > Arases supérieure et inférieure

 13_Mise en place des cotes d'élévation

_Propriétés du type > Indicateur inférieur

 14_Mise en place des cotes d'élévation

Essai d'un autre outil > Annotations de poutre...

 15_Mise en place des cotes d'élévation

Essai d'un autre outil > Annotations de poutre...
(Je ne suis pas arrivé à faire fonctionner cet outil)

 16_Renseignements sur la section de la poutre

_Annoter > Etiquette par catégorie...

 17_Renseignements sur la section de la poutre

_Annoter > Etiquette par catégorie > Section de la poutre

 18_Mise en place des cotes d'élévation

Essai d'un autre outil > Annotations de poutre...
(Je ne suis pas arrivé à faire fonctionner cet outil, pourtant les étiquettes sont chargées...)

19_Coupe et plan, Renseignements sur les poutres

_Arase inférieure, Arase supérieure, Section
