samedi 17 juin 2017

Revit 2017_Etiquette d'Assemblage, Catégorie et paramètres de famille

Objectif: Certaines étiquettes / annotations ne figurent pas dans la liste, il est possible de remédier à cela en travaillant à partir d'une famille générique, en lui attribuant le paramètre Assemblage

Dans cette version de Revit (2017.2, il n'y a pas de problème, les étiquettes d'assemblages existent, mais pas pour les versions précédentes
Ce n'est pas la première fois qu'une solution à un problème de famille se cache dans les propriétés > Catégorie et paramètres de famille...

00_Projet Revit
Assemblage, propriétés, et étiquettes d'assemblages

01_Projet Revit
_Assemblages

02_Projet Revit
_Assemblages
Objectif: Étiqueter les assemblages
_Annoter > Etiquette par catégorie...

03_Projet Revit
_Assemblages
Objectif: Étiqueter les assemblages
_Annoter > Etiquette par catégorie > Revit constate qu'il n'y a pas d'étiquette d'assemblage et propose d'en charger une...

04_Projet Revit
_Assemblages
Objectif: Étiqueter les assemblages
_Annoter > Etiquette par catégorie > Revit constate qu'il n'y a pas d'étiquette d'assemblage et propose d'en charger une
_Charger la famille > Annotations > Autre...

05_Projet Revit
_Assemblages
Objectif: Étiqueter les assemblages
_Annoter > Etiquette par catégorie > Revit constate qu'il n'y a pas d'étiquette d'assemblage et propose d'en charger une
_Charger la famille > Annotations > Autre > si la version de Revit n'est pas à jour, l'étiquette d'assemblage n'existe pas...

06_Famille Revit
Pour pallier au manque d'étiquette d'assemblage on va en créer une...
_R > Ouvrir > Famille...

07_Famille Revit
_R > Ouvrir > Famille > Annotations > Autre...

08_Famille Revit
_R > Ouvrir > Famille > Annotations > Autre > Etiquette de modèle générique...

09_Famille Revit
_R > Ouvrir > Famille > Annotations > Autre > Etiquette de modèle générique
_Catégorie et paramètres de famille...

10_Famille Revit
_R > Ouvrir > Famille > Annotations > Autre > Etiquette de modèle générique
_Catégorie et paramètres de famille
_Passer d'étiquette de modèle générique à Etiquette d'assemblage

11_Famille Revit
_Modifier le libellé...

12_Famille Revit
_Modifier le libellé > Affecter Commentaires à la place de l'autre paramètre, dans la colonne de droite
(Commentaires est un paramètre qui sera renseigné dans les propriétés de l'assemblage)

13_Famille Revit
_Charger la famille dans le projet

14_Projet Revit
La famille est référencée dans l'arborescence, dans les symboles d'annotation

15_Projet Revit
Un assemblage et ses propriétés

16_Projet Revit

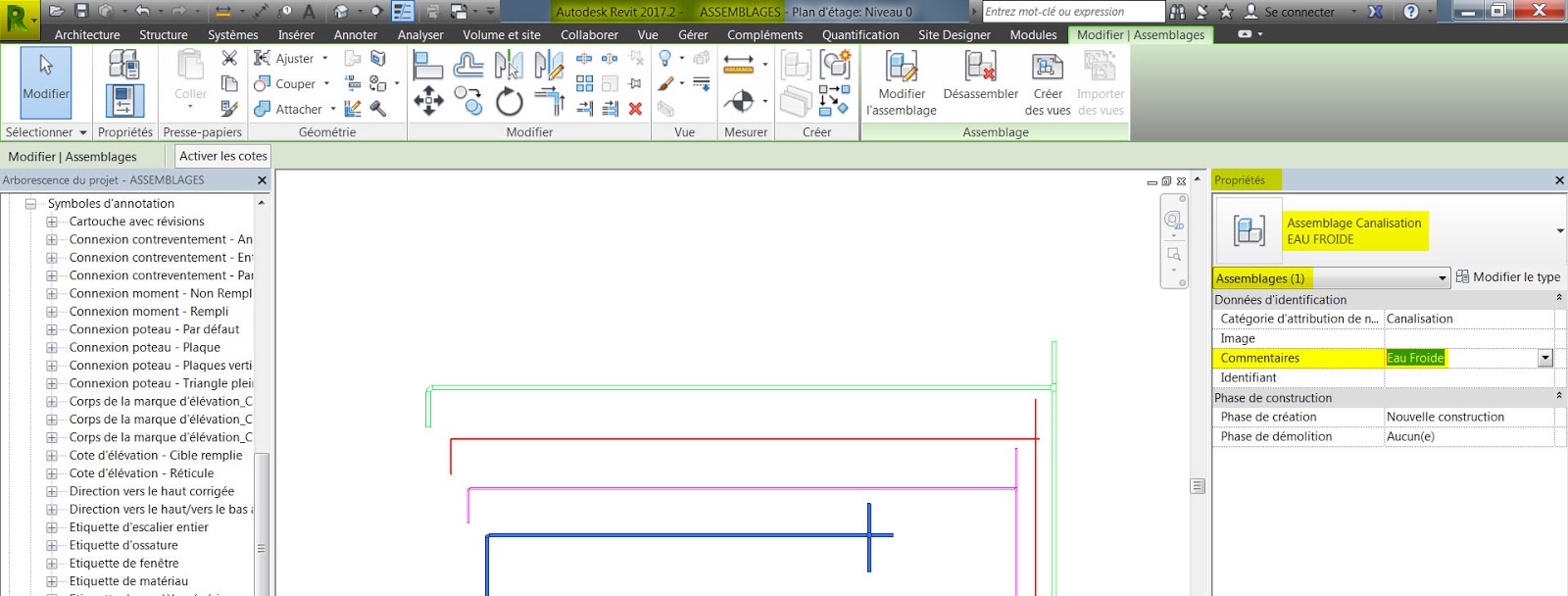

_Propriétés > Données d'identification > Commentaires

17_Projet Revit
_Annoter > Etiquette par catégorie...

18_Projet Revit
_Annoter > Etiquette par catégorie > Choisir dans la liste la famille créée précédemment

19_Projet Revit
Assemblage, propriétés, et étiquettes d'assemblages


samedi 10 avril 2010

REVIT 2013 & 2010_Métré_Nomenclature_Nomenclatures de Pièces (Tri par: Lot, Intérieur/Extérieur, Etage, Sous-Total, Surface)

Revit 2013_Nomenclature de pièces:

Tri par Lot, Intérieur/Extérieur, Niveau, Surface

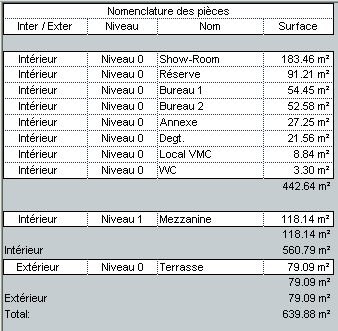

01_Nomenclature de pièces avec séparation des espaces intérieurs/extérieurs et des étages

02_Plan du niveau 0.00

03_Plan du niveau 1

04_Mise en place des pièces sur les plans : Architecture > Pièce

05_Pièce

06_Pièce : Propriétés > Niveau 0.00, Nom, Service > ici le libellé "Service" est utilisé pour distinguer l’intérieur de l’extérieur

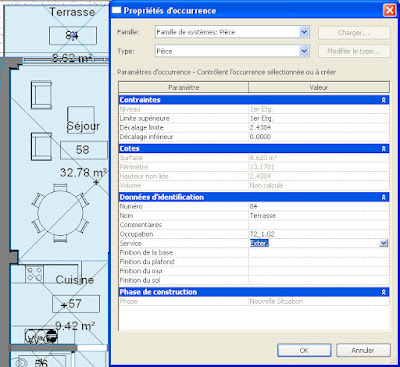

07_Pièce : Propriétés > Niveau 0.00, Nom, Service > ici le libellé "Service" est utilisé pour distinguer l’intérieur de l’extérieur

08_Pièce : Propriétés > Niveau 1, Nom, Service > ici le libellé "Service" est utilisé pour distinguer l’intérieur de l’extérieur

09_Paramétrage d’une nomenclature : Vue > Nomenclature

10_Nomenclature de pièces : Champs > Service, Niveau, Nom, Surface

11_Nomenclature de pièces : Filtre > inutilisé dans ce cas

12_Nomenclature de pièces : Tri/Regroupement > Service, Niveau, Surface
Service = Intérieur / Extérieur

13_Nomenclature : Mise en forme > Service = Intérieur / Extérieur

14_Nomenclature : Mise en forme > Niveau

15_Nomenclature : Mise en forme > Nom

16_Nomenclature : Mise en forme > Surface

17_Nomenclature : Apparence

18_Nomenclature : Nomenclature imbriquée > inutilisée

19_La nomenclature ainsi paramétrée permet d’avoir les surfaces intérieures du niveau 0, du niveau 1 et de la terrasse

20_Cas de nomenclatures pour une surface commerciale divisée en plusieurs lots.
Modification du plan paramétrage des pièces et de la nomenclature

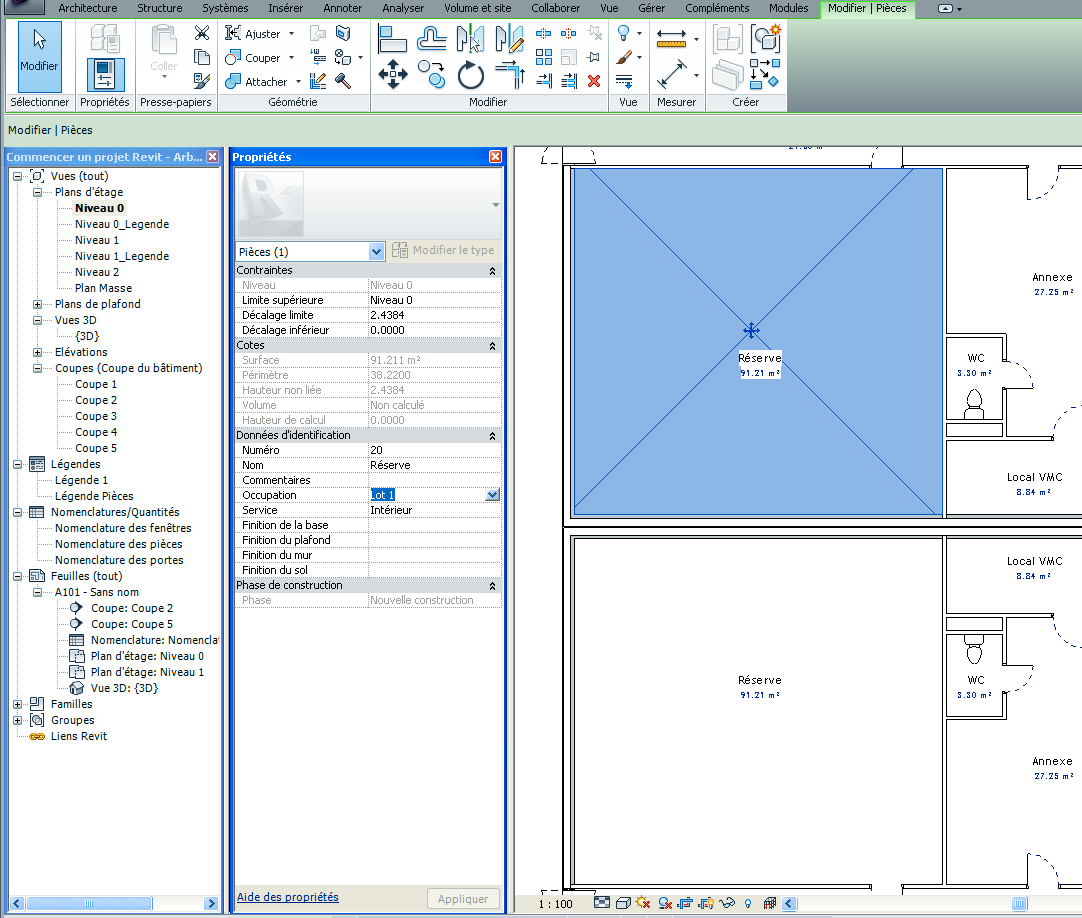

21_Clic droit sur une pièce > Propriétés > Occupation, ce libellé va servir à distinguer les différents lots, ici Lot 1

22_Clic droit sur une pièce > Propriétés > Occupation, ce libellé va servir à distinguer les différents lots, ici Lot 2

23_La nomenclature doit être paramétrée pour intégrer les différents lots…

24_Nomenclature des pièces > Champs > Ajouter Occupation pour trier les différents lots

25_Nomenclature des pièces > Champs > Ajouter Occupation pour trier les différents lots

26_Nomenclature des pièces > Filtre > Aucun

27_Nomenclature des pièces > Tri/Regroupement > Occupation, Service, Niveau, Surface

28_Nomenclature des pièces > Mise en forme > Occupation

29_Nomenclature des pièces > Apparence

30_Nomenclature des pièces > Nomenclature imbriquée

31_Nomenclature de pièces : Tri par Occupation, Inter/Exter, Niveau, Nom et Surface

32_Nomenclature finalisée

Revit 2010 Nomenclatures, (Pour Duplex & Balcons) :
  • Exemple de plan de vente, cas d'un duplex avec balcons pour les deux niveaux.
  • Le but:
  • Isoler chaque appartement  > 1 nom par appartement
  • Isoler les Niveaux
  • Différencier les Zones > Habitable / Extérieur
  • Obtenir des Sous-Totaux par Zones et par Niveaux
01_Vue > Nomenclature Quantité > Pièces

02_Choix des catégories

03_Catégories: Niveau, Occupation, Service, Nom, Surface
(on peu renommer chaque catégorie)

04_Sur le plan, on active les pièces

05_Propriété des éléments, pour chaque pièce, pour déterminer son appartenance

06_Paramètres > Données d'identification  > Occupation  et Service
Pour Occupation on attribuera le n° du Lot
Pour Service on indiquera s'il s'agit d'une surface Habitable ou Extérieure


07_Idem pour l'étage

08_Ici, les surfaces sont classées par niveaux, par lot et par nature, les sous-totaux indiquent les surfaces habitables par nivaux, les surfaces extérieures par nivaux, les surfaces totales par nivaux, et le total

09_Pour accéder au classement, Clic droit sur la nomenclature > Propriétés d'occurrence

10_Propriétés de la nomenclature
Champs: Niveau / Occupation / Service / Nom / Surface

11_Filtres: on choisit Occupation (Lot), pour isoler l'appartement suivant le libellé qui a été attribué à chacune de ces pièces

12_Tri / Regroupement: Niveau > pour obtenir un sous total par niveaux
_Occupation (Lot) > décroissant > pour classer les pièces d'un même lot
_Service (Nature) > décroissant > pour classer les pièces d'un même lot suivant leurs nature > Habitable ou extérieure
_Surface > pour hiérarchiser les surfaces en fonction de leurs tailles

13_Mise en forme > fonctions de mise en page, applicable indépendamment à chaque champs

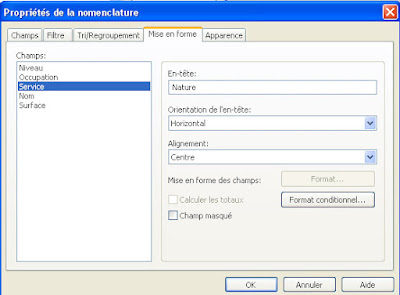

14_Mise en forme > sert aussi à renommer des champs, ici Occupation > Lot, et Service > Nature


15_Apparence: Fonctions de traitement de texte


16_La nomenclature terminée
17_Allègement de la présentation, masquage des colonnes redondantes
18_Suppression des titres redondants



19_Nomenclature allégée


20_Eclaircicement du plan de vente, le mobilier et les appareils sanitaires sont éclaircis >
_VG > Demie Teinte (pour les catégories choisies, ici mobilier, appareils sanitaires)
