Objectif: Créer une étiquette d'épaisseur de mur
Nota: Ce type d'étiquette est plutôt réservé à Revit Structure, l'étiquette en question informe sur l'épaisseur totale du mur(Dans le vocabulaire Revit, l'épaisseur est appelée Largeur)
00_Etiquette d'épaisseur de mur (épaisseur totale), sur élévation ou coupe
01_Structure > Mur porteur...
(l'étiquette fonctionne également sur les murs architecturaux, il faut seulement savoir que c'est l'épaisseur totale du mur qui est indiquée)
02_Mur porteur > Propriétés > Structure...
03_Mur porteur > Propriétés > Utilisation structurelle > Porteur
(Ce sont ces propriétés qui qualifient le mur de Structure / Porteur-Contreventement-Combiné)
04_Mur porteur > Propriétés > Propriétés du type
_Construction > Largeur (le paramètre est grisé car il est définit dans (Construction > Structure > Modifier))
05_Mur porteur > Propriétés > Propriétés du type >
_Modifier l'assemblage > Porteur/Ossature > épaisseur
06_Création de l'étiquette d'épaisseur de mur
_Annoter > Etiquette par catégorie...
07_Création de l'étiquette d'épaisseur de mur
_Annoter > Etiquette par catégorie
_Charger une famille d'étiquette...
08_Création de l'étiquette d'épaisseur de mur
_Annoter > Etiquette par catégorie
_Charger une famille d'étiquette > Etiquette de mur...
09_Création de l'étiquette d'épaisseur de mur
_Charger une famille d'étiquette > Etiquette de mur
_Placer l'étiquette...
10_Création de l'étiquette d'épaisseur de mur
_Placer l'étiquette
_Modifier la famille...
11_Création de l'étiquette d'épaisseur de mur
_Modifier la famille
_Modifier le libellé...
12_Création de l'étiquette d'épaisseur de mur
_Modifier le libellé
_Attribuer Largeur aux paramètres du libellé (Flèche verte)...
13_Création de l'étiquette d'épaisseur de mur
_Modifier le libellé
_Régler le format du libellé
_Supprimer les paramètres inutiles (Flèche rouge)
14_Création de l'étiquette d'épaisseur de mur
_Enregistrer la famille d'étiquette...
15_Création de l'étiquette d'épaisseur de mur
_Charger dans le projet
16_Projet,
L'étiquette indique bien l'épaisseur du mur

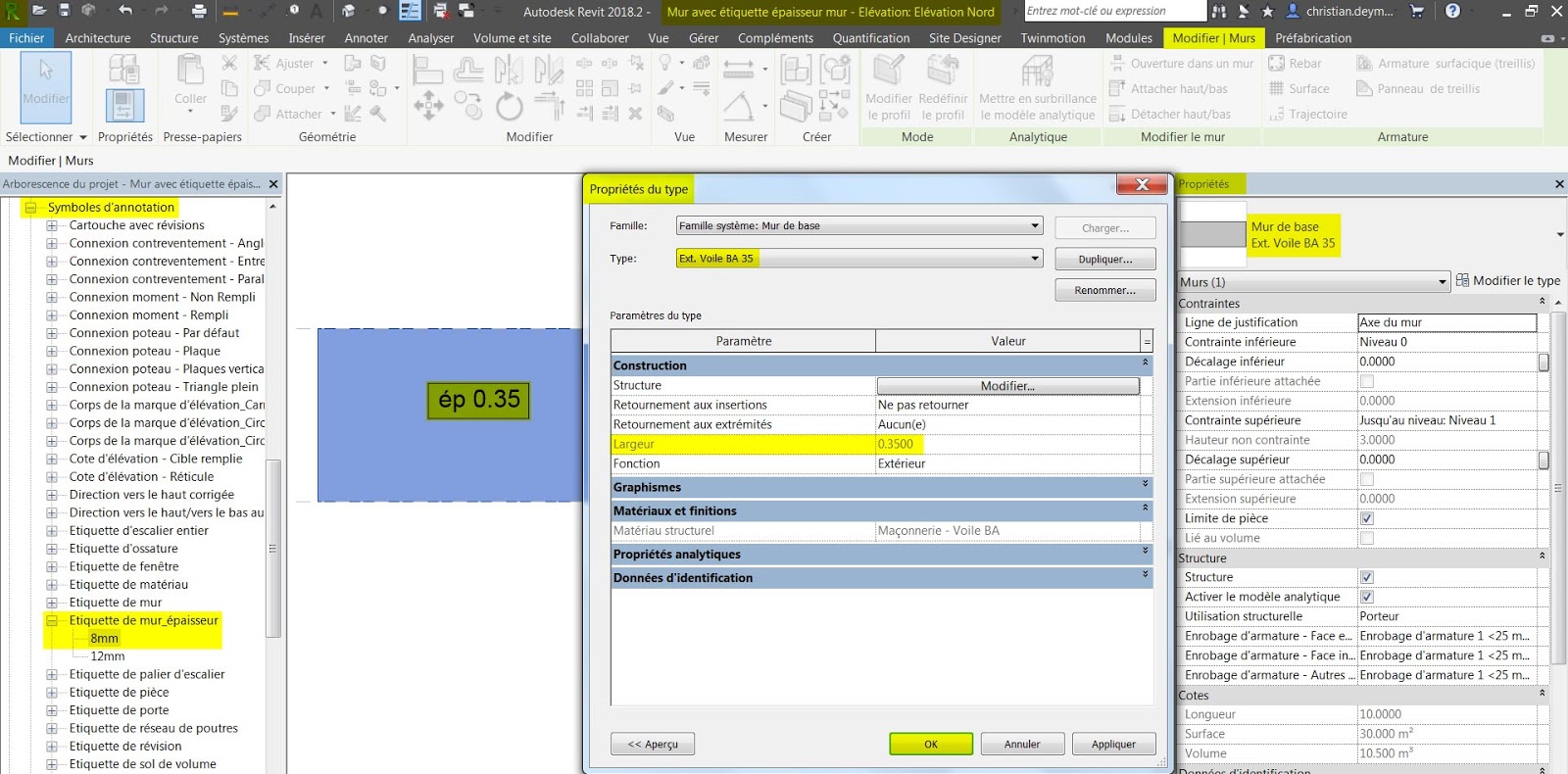

17_Projet,
L'étiquette indique bien l'épaisseur du mur
(Etiquette épaisseur du mur = Propriété du type Largeur
