mardi 27 septembre 2016

Revit 2017_Mur rideau_Quadrillage incliné

Objectif: Faire un mur rideau avec un quadrillage incliné (Meneaux non verticaux et non horizontaux)

00_Mur rideau Quadrillage incliné

01_Mur rideau Quadrillage incliné
_Sélectionner le mur rideau > Propriétés...

02_Mur rideau Quadrillage incliné
_Sélectionner le mur rideau > Propriétés >
_Quadrillage Vertical > Angle
_Quadrillage Horizontal > Angle

03_Mur rideau Quadrillage incliné
_Tracer d'abord le mur rideau
_Tracer ensuite un quadrillage
(Peu importe l'espacement, et le nombre de divisions, on peu retravailler cela une fois les angles choisis)

04_Mur rideau Quadrillage incliné
_Tracer d'abord le mur rideau
_Tracer ensuite un quadrillage
(Peu importe l'espacement, et le nombre de divisions, on peu retravailler cela une fois les angles choisis)


samedi 17 septembre 2016

Revit 2017_Les assemblages pour une aide aux quantitatifs

Objectif: Extraire rapidement des quantités à partir d'assemblages

Pour ce tutoriel je me suis appuyé sur un fichier Revit MEP, duquel j'ai extrais les quantitatifs de canalisations
On peu aussi utiliser les assemblages pour la Structure > Quantitatif d'éléments de charpente, etc

Suivant la complexité de l'ouvrage on travaillera avec des assemblages comprenant une partie des éléments à quantifier, (par exemple: le réseau d'eau froide) ou l'ensemble, (par exemple: tout le réseau de canalisations)
Les assemblages agissent un peu comme un filtre, en plus, tout ce qui dépend de l'assemblage est listé dans l'arborescence > Vues, Nomenclatures spécifiques à l'assemblage
Dans ce tutoriel je n'aborde pas la création/paramétrage des nomenclatures, (reportez-vous aux messages précédents sur les nomenclatures)
Les nomenclatures d'assemblages proposées par Revit sont réglées par défaut, on peu ajouter des champs et obtenir un tri différent

_Nomenclature d'assemblage > Réseau Eau Froide

_Nomenclature d'assemblage > Réseau Canalisation


01_Vue 3D
Fichier de base: Fichier MEP
Systèmes: Eau Froide, Eau Chaude, Eaux Usées, Eaux Vannes

02_Plan
Fichier de base: Fichier MEP
Systèmes: Eau Froide, Eau Chaude, Eaux Usées, Eaux Vannes

03_Coupe
Fichier de base: Fichier MEP
Systèmes: Eau Froide, Eau Chaude, Eaux Usées, Eaux Vannes

04_Les différents systèmes de canalisations
Eau Chaude

05_Les différents systèmes de canalisations
Eau Froide

06_Les différents systèmes de canalisations
Eaux Usées

07_Les différents systèmes de canalisations
Eaux Vannes

08_Création d'un assemblage
Assemblage Eau Froide

09_Création d'un assemblage
Assemblage Eau Froide
L'assemblage est listé dans l'arborescence

10_Assemblage Eau Froide, création de vues > Vues, Nomenclatures, Feuilles
2 Accès possible pour créer des vues
_Modifier l'assemblage > Créer des vues...

11_Assemblage Eau Froide, création de vues > Vues, Nomenclatures, Feuilles
2 Accès possible pour créer des vues
_Arborescence > Assemblage > Eau Froide > Créer des vues...

12_Assemblage Eau Froide, création de vues > Vues, Nomenclatures, Feuilles
_Créer des vues >
_Choix de l'échelle
_Cocher les Vues, Nomenclatures, Feuilles
_OK

13_Assemblages, Eau Froide > Vue de détail, Plan détaillé
(Vue telle que Revit la propose...)

14_Assemblages, Eau Froide > Vue de détail, Plan détaillé
_Vue détaillée après réglage du niveau de détail

15_Assemblages, Eau Froide > Vue 3D Ortho
(Vue telle que Revit la propose)

16_Assemblages, Eau Froide > Liste des éléments

17_Assemblages, Eau Froide > Nomenclature des appareils sanitaires

18_Assemblages, Eau Froide > Nomenclature des canalisations

19_Assemblages, Eau Froide > Nomenclature des raccords de canalisations

20_Assemblages, Eau Froide > Feuille de présentation

21_Assemblages, Plomberie > Vue 3D Ortho

22_Assemblages, Plomberie > Liste des éléments

23_Assemblages, Plomberie > Nomenclature des canalisations

24_Assemblages, Plomberie > Nomenclature des raccords de canalisations

mardi 13 septembre 2016

Revit 2017_Symbole d'ouverture paramétrique 2D en L, pour Revit Structure

Objectif: Construire une famille paramétrique, pour un symbole d'ouverture 2D en L, pour Revit Structure
Ce tutoriel est un prétexte pour apprendre à faire une famille paramétrique en s'aidant des plans de construction

01_Vue 3D d'un mur avec ouvertures en L

02_Élévation du mur, une même famille de symbole d'ouverture 2D est verrouillée sur chacune des ouvertures

03_Élévation du mur
En surbrillance, la famille de symbole d'ouverture 2D
Les côtés de la famille sont verrouillés sur les arêtes d'ouverture du mur
Propriétés: Les cotes sont réglables dans les propriétés
L > Grande longueur
Lg 1 > Portion de Longueur
Hauteur > Grande hauteur
Ht 1 > Portion de hauteur
D > Décalage pour augmenter/diminuer la surface pochée
(Suivant la configuration de l'ouverture, la famille doit être tournée lors du placement, ainsi, les valeurs L et H sont inversées)

04_Élévation du mur
En surbrillance, la famille de symbole d'ouverture 2D
Les côtés de la famille sont verrouillés sur les arêtes d'ouverture du mur
Propriétés: Les cotes sont réglables dans les propriétés
L > Grande longueur
Lg 1 > Portion de Longueur
Hauteur > Grande hauteur
Ht 1 > Portion de hauteur
D > Décalage pour augmenter/diminuer la surface pochée
(Suivant la configuration de l'ouverture, la famille doit être tournée lors du placement, ainsi, les valeurs L et H sont inversées)

05_Élévation du mur
La famille symbole est référencée comme éléments de détail dans l'arborescence
_Modifier la famille...

06_Famille Symbole d'ouverture 2D
_R > Nouveau > Famille > Modèle générique
_En jaune > les 2 plans de référence du gabarit

07_Famille Symbole d'ouverture 2D
_En jaune > les plans de référence sur lesquels seront verrouillés les contours de l'ouverture
_En jaune > les cotes libellées > Long, Hauteur, L1, Ht1, D

08_Famille Symbole d'ouverture 2D
_Type de famille > Paramètres > Cotes

09_Famille Symbole d'ouverture 2D
_Tracer une esquisse sur les plans de référence du contour
_Verrouiller
_Décaler cette esquisse vers l'intérieur
_Verrouiller

10_Famille Symbole d'ouverture 2D
_Catégorie et paramètres de famille > Pour attribuer une catégorie qui permettra de répertorier la famille dans une nomenclature (ailleurs que modèle générique)
_Enregistrer
_Charger dans le projet

11_La famille symbole d'ouverture 2D, placée sur le mur


dimanche 4 septembre 2016

Revit 2017_Mur Rideau_Meneau avec Profil de Coupe_Panneau avec joint

Objectif: Construire un mur rideau avec des meneaux à Profils de Coupe
La nouvelle fonctionnalité de Revit permet d’associer des profils avec encastrements aux meneaux
On peu également ajouter des joints autour des panneaux de remplissage

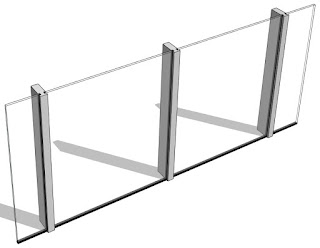

01_Vue 3D


02_Plan

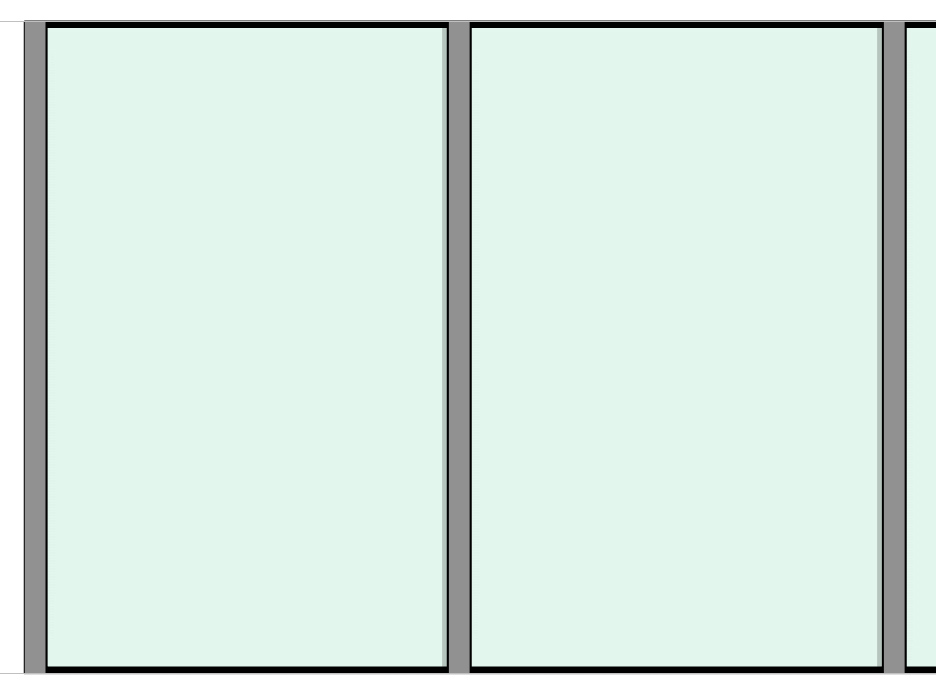

03_Élévation

04_Vue 3D

05_Famille profil meneau
R > Nouveau > Famille > Profil meneau

06_Famille profil meneau
Famille profil meneau > Vue en plan



07_Famille profil meneau
_Catégorie et paramètres de la famille

08_Famille profil meneau
_Catégorie et paramètres de la famille
_Forme de coupe > C'est la forme de coupe qui définit le contour du meneau


09_Famille profil meneau
_Catégorie et paramètres de la famille
_Forme de coupe > C'est la forme de coupe qui définit le contour du meneau


10_Famille profil meneau
_Catégorie et paramètres de la famille
_Forme de coupe > C'est la forme de coupe qui définit le contour du meneau


11_Famille profil meneau
_Propriétés > Forme de coupe

12_Famille profil meneau
_Charger dans le projet

13_Projet
Arborescence > Famille > Profils > Meneau_Coupe de profil I

14_Projet
_Changement de profil pour un meneau donné...

15_Projet
_Changement de profil pour un meneau donné
_Propriétés > Propriétés du type > Construction > Profil > Meneau Elément en I
La nouveauté dans cette version de Revit: une famille profil est associée à une famille de meneau

16_Projet
_Changement de profil pour un meneau donné
_Propriétés > Propriétés du type > Construction > Profil > Meneau Elément en I

17_Projet
_Changement de profil pour un meneau donné
_Propriétés > Propriétés du type > Construction > Profil > Meneau Elément en I


18_Plan

19_Élévation

20_Vue 3D

21_Vue 3D

22_Vue 3D
Panneau de mur rideau...

23_Panneau de mur rideau
Famille de panneau de mur rideau
_R > Nouveau > Famille > Panneau de mur rideau

24_Panneau de mur rideau
Famille de panneau de mur rideau
_En vue d'élévation extérieure
_Créer > Extrusion > Solide par Extrusion...

25_Panneau de mur rideau
Famille de panneau de mur rideau
_En vue d'élévation extérieure
_Créer > Extrusion > Solide par Extrusion
_Accrocher les lignes de contour de l'esquisse sur les plans de référence du gabarit
_Propriétés > Extrusion > Paramétrer le début et la fin de l'extrusion = Profondeur
_Décalage > Correspond à l'épaisseur du joint qui entoure le panneau de remplissage


26_Panneau de mur rideau
Famille de panneau de mur rideau
Modélisation du joint périphérique
_Créer > Extrusion par chemin > Solide par extrusion par chemin...


27_Panneau de mur rideau
Famille de panneau de mur rideau
Modélisation du joint périphérique
_Créer > Extrusion par chemin > Solide par extrusion par chemin
_Sélectionner la trajectoire > les bords du panneau


28_Panneau de mur rideau
Famille de panneau de mur rideau
Modélisation du joint périphérique
_Créer > Extrusion par chemin > Solide par extrusion par chemin
_Sélectionner la trajectoire > les bords du panneau


29_Panneau de mur rideau
Famille de panneau de mur rideau
Modélisation du joint périphérique
_Modifier le profil...


30_Panneau de mur rideau
Famille de panneau de mur rideau
Modélisation du joint périphérique
_Modifier le profil


31_Panneau de mur rideau
Famille de panneau de mur rideau
_Charger la famille dans le projet


32_La famille panneau de mur rideau avec joint caoutchouc dans le projet


33_

34_

35_
