REVIT 2013_Famille_Famille paramétrique, principes

Fonctionnement d'une famille, contraintes, plans de références, libellés

Lien vers famille fenêtre paramétrable, embrasure variable
Lien vers famille libellés en paramètres partagés
Lien vers famille ventelles
Lien vers famille porte de placard coulissante 3 vantaux paramétriques
Lien vers famille porte coulissante 2 vantaux paramétriques
Lien vers famille fenêtre embrasure paramétrable_Complément post du 03 10 2013
Lien vers famille portail paramétrique, famille imbriquées, réseaux
Lien vers apprentissage famille_Souche de toiture
Liens vers famille fenêtre

Objectif: à partir d'une simple boite, montrer le fonctionnement d'une famille

01_Famille modèle générique, vue en plan

02_Famille modèle générique, vue en plan
Ajout de plans de références: Droite, Gauche, Avant, Arrière

03_Positionnement et contraintes des nouveaux plans de références par rapport aux plans de références de base

04_Esquisse d'une famille boite
Contrainte de l'esquisse par rapport aux plans de références Droite, Gauche, Avant, Arrière

05_Finir l'esquisse

06_Profondeur de l'objet

07_Vue de droite, définition des plans de références destinés à la famille > Appuis et Linteau

08_Modifier le plan de construction, par défaut l'esquisse de l'objet c'est créée sur le Niveau 0

09_Modification plan de construction > Plan de référence Appuis

10_Modification de la hauteur d'appuis

11_La famille suit le plan de référence

12_Modification du libellé Hauteur Linteau (distance famille plan de référence)

13_Modification du libellé Hauteur Linteau (distance famille plan de référence)

14_La famille s'adapte au plan de référence

15_Modification du libellé Hauteur (distance entre plan Appuis et plan Linteau)
La famille est contrainte, elle suit les plans de références

16_Vue en plan, modification du libellé Largeur (distance entre les plans Avant et Arrière)
La famille est toujours centrée, puisque les plans de référence Avant et Arrière ont été définit avec une contrainte d'égalité par rapport au plan de référence horizontal initial

17_Vue en plan, modification du libellé Longueur (distance entre les plans Droite et Gauche)
La famille est toujours centrée, puisque les plans de référence Droite et Gauche ont été définit avec une contrainte d'égalité par rapport au plan de référence vertical initial

18_Vue droite, utilisation du cadenas sur le libellé hauteur linteau

19_Vue droite, utilisation du cadenas sur le libellé hauteur linteau

20_Vue droite, utilisation du cadenas sur le libellé hauteur linteau

21_Vue droite, utilisation du cadenas sur le libellé hauteur linteau

22_Vue droite, modification de la hauteur du plan Appuis

Revit 2013_Famille_Fenêtre embrasure paramétrique

Objectif: Construire une famille de fenêtre avec embrasure paramétrique

Tutorial plus aboutis > Revit 2014 Fenêtre paramétrable, embrasure variable_03 / 10 / 2013

Lien vers Revit 2014_Fenêtre paramétrable, embrasure variable

Le but de ce message est de montrer une méthode de construction d'une famille paramétrique

Concernant les familles de fenêtres et portes elles sont toutes issues des familles proposées dans Revit, d'ou l'importance de dupliquer ces familles et de les renommer

Pour résumé, une famille c'est un ensemble de composants (extrusions, objets 3D...) qui sont soumis à des contraintes avec des plans de références

01_La même famille de fenêtre dans deux types de murs

02_Choix d'une famille

03_Dupliquer, Renommer la famille, avant de la transformer

04_Dupliquer, Renommer la famille, avant de la transformer

05_Définition du type de mur hôte de la fenêtre

06_Définition du type de mur hôte de la fenêtre

07_Cela pose problème pour les contraintes existantes

_Supprimer les contraintes

08_Paramétrage d'un plan de référence qui limite d'une part le mur porteur et l'isolation,

d'autre part, il sert à "appuyer" tout les éléments de la fenêtre
Plan de référence "Isolation Mur"

09_Dans les prochaines étapes, je copie et déplace le cadre sur le plan de référence "Isolation Mur"

10_Dans les prochaines étapes, je copie et déplace le cadre sur le plan de référence "Isolation Mur"

11_Dans les prochaines étapes, je copie et déplace le cadre sur le plan de référence "Isolation Mur"

12_Dans les prochaines étapes, je copie et déplace le cadre sur le plan de référence "Isolation Mur"

13_Dans les prochaines étapes, je copie et déplace le cadre sur le plan de référence "Isolation Mur"

14_Dans les prochaines étapes, je copie et déplace le cadre sur le plan de référence "Isolation Mur"
En Bleu le nouveau cadre

15_En Bleu l'ancien cadre

16_Contrainte du nouveau cadre sur le plan de référence "Isolation Mur"

17_Contrainte du nouveau cadre sur le plan de référence "Isolation Mur"

18_Contrainte du nouveau cadre sur le plan de référence "Isolation Mur"

19_Même procédure pour les tapées

20_Contrainte du nouveau cadre sur le plan de référence "Isolation Mur"

21_Même procédure pour les tapées

22_Même procédure pour les tapées

23_Même procédure pour les tapées

24_Même procédure pour les ouvrants

25_Même procédure pour les ouvrants

26_Même procédure pour les ouvrants

27_Même procédure pour les ouvrants

28_Même procédure pour les ouvrants
Nota: Parfois on peu contraindre directement l'objet, parfois il faut contraindre l'esquisse

29_La fenêtre finalisée, en plan,

30_La fenêtre finalisée, extérieur

31_La fenêtre finalisée, intérieur

32_La fenêtre finalisée, coupe

33_La fenêtre finalisée, 3d intérieur

34_La fenêtre finalisée, 3d extérieur

35_Vue en plan , esquisse contrainte de la tablette intérieure
_Pour contraindre la profondeur de la tablette, elle est contrainte d'une part au plan de référence "Isolation Mur", et d'autre part au plan du nu intérieur du mur
Pour les contraintes de largeur, les côtés de la tablette sont contraints aux plans de références droite et gauche de la fenêtre

36_Vue en coupe, tablette contrainte en hauteur et épaisseur

37_Vue en coupe, esquisse de l'appuis de fenêtre, contraint par rapport au plans de références "Isolation Mur" et mur extérieur

38_Vue en plan, l'appuis de fenêtre, contraint par rapport au plans de références droite et gauche de la fenêtre, le plan de construction = plan de référence centre droite gauche

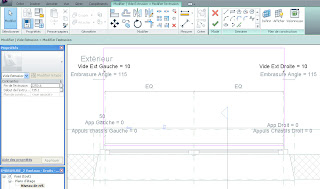

39_Paramétrage des contraintes du vide extérieur, esquisse plan

40_Paramétrage des contraintes du vide extérieur, coupe, contrainte de l'objet par rapport au plan de référence appuis et linteau

41_Paramétrage des contraintes du vide intérieur, esquisse plan

42_Paramétrage des contraintes du vide intérieur, coupe, contrainte de l'objet par rapport au plan de référence appuis et linteau

43_Coupe, Esquisse du vide de l'embrasure

44_Vue intérieure, chemin d'extrusion du vide de l'embrasure

45_

46_Vue en plan, contraintes de l'esquisse de l'ouvrant

47_Chargement de la famille dans un projet

48_Vue en plan, la menuiserie est alignée avec la maçonnerie, mur avec maçonnerie de 25

49_Intérieur,

50_Extérieur,

51_3d

52_Modification de la famille

53_Modification de la famille, changement de largeur de la fenêtre, changement d'épaisseur de maçonnerie

54_Chargement dans le projet

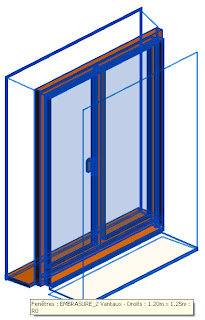

55_

56_La fenêtre dans un mur de 60, avec une maçonnerie de 20

57_La même fenêtre dans un mur de 50, avec une maçonnerie de 20
