mercredi 28 décembre 2016

Revit MEP, Revit 2017_Réaffectation de systèmes

Objectif: Changer rapidement de systèmes (canalisations et gaines)

00_Etat initial
_Système: Eau chaude sanitaire 1
_Système: Autre 2
L'objectif est de changer le système "Autre 2" en système "Eau chaude sanitaire"

01_Etat modifié
_Système: Eau chaude sanitaire 1
_Système: Eau chaude sanitaire 2
Le système "Autre 2" a été changé en système "Eau chaude sanitaire"

02_Etat initial
Vue en plan

03_Destruction du système "Autre 2"
_Sélectionner le système "Autre 2"
_Cliquer sur Tab pour ne sélectionner que l'enveloppe (pointillés) du système...

04_Destruction du système "Autre 2"
_Sélectionner le système "Autre 2"
_Cliquer sur Tab pour ne sélectionner que l'enveloppe (pointillés) du système
_Supprimer le système...

05_Destruction du système "Autre 2"
_Sélectionner le système "Autre 2"
_Cliquer sur Tab pour ne sélectionner que l'enveloppe (pointillés) du système
_Supprimer le système > Il n'y a plus de système
_Propriétés > Type de système > Non défini...

06_Affectation d'un autre système: Eau chaude sanitaire, à l'ancien système
_En cliquant sur les canalisations de l'ancien système, rien ne se passe
_Pour affecter un système à ces canalisations il faut les raccordées à un système existant: Eau chaude sanitaire 1

07_Affectation d'un autre système: Eau chaude sanitaire, à l'ancien système
_Tracer une canalisation depuis le système Eau chaude sanitaire 1, vers l'ancien système...

08_Affectation d'un autre système: Eau chaude sanitaire, à l'ancien système
_Tracer une canalisation depuis le système Eau chaude sanitaire 1, vers l'ancien système
_Une fois raccordé, l'ancien système devient un système, avec les mêmes propriétés que le système auquel il est raccordé

09_Destruction de la canalisation de raccordement

10_On obtient ainsi 2 systèmes de canalisations:
_Eau chaude sanitaire 1
_Eau chaude sanitaire 2

11_Propriétés du système de canalisation Eau chaude sanitaire 2

12_Etat modifié
_Système: Eau chaude sanitaire 1
_Système: Eau chaude sanitaire 2
Le système "Autre 2" a été changé en système "Eau chaude sanitaire"

13_Etat initial
_Système: Eau chaude sanitaire 1
_Système: Autre 2
L'objectif est de changer le système "Autre 2" en système "Eau chaude sanitaire"

mercredi 21 décembre 2016

Revit MEP_Couleurs & Matériaux des systèmes de canalisation

Analyse des couleurs et matériaux pour un système de canalisations en fonction du mode d'affichage

01_Vue 3D et vue en Plan
_Mode Réaliste avec arêtes

02_Vue 3D et vue en Plan
_Style visuel: Couleurs uniformes

03_Vue 3D et vue en Plan
_Style visuel: Ombré avec arêtes

04_Vue 3D et vue en Plan
_Style visuel: Lignes cachées

05_Vue 3D et vue en Plan
_Style visuel: Image filaire

06_Matériaux et couleurs du système de canalisations
_Style de canalisations > Propriétés > Modifier le type
_Propriétés de type > Graphismes de ligne

07_Matériaux et couleurs du système de canalisations
_Style de canalisations > Propriétés > Modifier le type
_Propriétés de type > Matériaux et finitions...

08_Matériaux et couleurs du système de canalisations
_Style de canalisations > Propriétés > Modifier le type
_Propriétés de type > Matériaux et finitions > Apparence

09_Matériaux et couleurs du système de canalisations
_Style de canalisations > Propriétés > Modifier le type
_Propriétés de type > Matériaux et finitions > Graphiques

10_Matériaux et couleurs du système de canalisations
_Style de canalisations > Propriétés > Modifier le type
_Propriétés de type > Graphismes de ligne

Matériaux et couleurs du système de canalisations
_Propriétés de type > Graphismes de ligne = Style visuel: Lignes cachées, Style visuel: Image filaire
Graphismes de ligne = Contour + Axe

11_Matériaux et couleurs du système de canalisations
_Style de canalisations > Propriétés > Modifier le type
_Propriétés de type > Matériau > Apparence = Mode Réaliste avec arêtes
Apparence = Mode Réaliste avec arêtes

_Matériaux et couleurs du système de canalisations
_Propriétés de type > Matériau > Apparence = Mode Réaliste avec arêtes
Apparence = Mode Réaliste avec arêtes

12_Matériaux et couleurs du système de canalisations
_Style de canalisations > Propriétés > Modifier le type
_Propriétés de type > Matériau > Graphiques > Ombrage = Style visuel: Couleurs uniformes, Style visuel: Ombré avec arêtes
Matériau graphiques = Ombrage


_Matériaux et couleurs du système de canalisations
_Propriétés de type > Matériau > Graphiques > Ombrage = Style visuel: Couleurs uniformes, Style visuel: Ombré avec arêtes
Matériau graphiques = Ombrage

dimanche 5 juin 2016

Revit 2016_MEP_Canalisations et Systèmes_Filtres_Légende_Personnalisation

Objectif:

_Créer des canalisations et systèmes de canalisations spécifiques

_Filtrer les différents systèmes
_Différentes canalisations avec la légende associée

_Effet des filtres sur les systèmes de canalisations

01_Différentes canalisations affectées à leurs systèmes respectifs

02_Création d'une canalisation spécifique et de son système
_R > Systèmes > Canalisation (Tracer une canalisation standard)
_Propriétés > Génie Climatique > Classification du système / Type de système...
> La Classification du système et le Type de système sont inter-dépendants
(Choix d'une canalisation de Classification de système Eau Froide, on peu changer le nom du Type de système, mais la Classification de système restera Eau Froide)

03_Création d'une canalisation spécifique et de son système
Création d'une canalisation spécifique...

04_Création d'une canalisation spécifique et de son système
Création d'une canalisation spécifique
_Systèmes > Modifier canalisations > Propriétés > Modifier le type > Propriétés du type
_Modifier le type > Dupliquer...

05_Création d'une canalisation spécifique et de son système
Création d'une canalisation spécifique
_Systèmes > Modifier canalisations > Propriétés > Modifier le type > Propriétés du type
_Modifier le type > Dupliquer > Nommer...

06_Création d'une canalisation spécifique et de son système
Affectation d'un Système de canalisation
_Systèmes > Système de canalisation > Propriétés...

07_Création d'une canalisation spécifique et de son système
Affectation d'un Système de canalisation
_Systèmes > Système de canalisation > Propriétés > Nom du système...

08_Création d'une canalisation spécifique et de son système
Affectation d'un Système de canalisation
_Systèmes > Système de canalisation > Propriétés > Nom du système (Renommer)

09_Création d'une canalisation spécifique et de son système
Affectation d'un Système de canalisation
_Systèmes > Système de canalisation > Propriétés > Modifier le type...

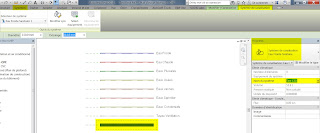

10_Création d'une canalisation spécifique et de son système
Affectation d'un Système de canalisation
_Systèmes > Système de canalisation > Propriétés > Modifier le type > Propriétés du type...

11_Création d'une canalisation spécifique et de son système
Affectation d'un Système de canalisation
_Systèmes > Système de canalisation > Propriétés > Modifier le type >
_Propriétés du type > Type > Dupliquer > Nom (Renommer)

12_Création d'une canalisation spécifique et de son système
Affectation d'un Système de canalisation
_Systèmes > Système de canalisation > Propriétés > Modifier le type >
_Propriétés du type > Type > Dupliquer > Nom (Renommer)
_Valider

13_Création d'une canalisation spécifique et de son système
Affectation d'un Système de canalisation
_Systèmes > Système de canalisation > Propriétés > Modifier le type >
_Propriétés du type > Graphismes > Remplacements de graphisme >
_Modifier > Graphisme de ligne
_Valider

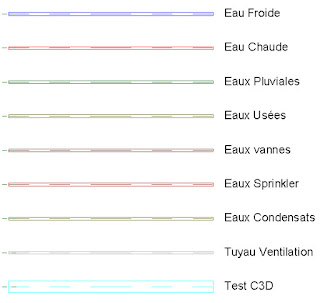

14_Création d'une canalisation spécifique et de son système

15_Création d'une canalisation spécifique et de son système
Propriétés de la canalisation

16_Création d'une canalisation spécifique et de son système
Propriétés du système de canalisation
Nota: C'est le système de canalisation qui affecte la couleur aux canalisations


17_Différents systèmes de canalisations et la légende associée

18_Systèmes de canalisations et filtres
En arrière plan les systèmes de canalisations
Au premier plan les filtres de visibilités activés pour tous les systèmes

19_Systèmes de canalisations et filtres
En arrière plan les systèmes de canalisations
Au premier plan les filtres de visibilités
_Exemple pour le système Eau Froide

20_Systèmes de canalisations et filtres
En arrière plan les systèmes de canalisations
Au premier plan les filtres de visibilités
_Exemple pour le système Eau Froide

21_Systèmes de canalisations et filtres
Propriétés de la canalisation Eau Froide

22_Systèmes de canalisations et filtres
Propriétés du système de canalisation Eau Froide

23_Création des filtres de visibilités pour les systèmes de canalisations
_VV > Remplacements visibilité / graphisme > Filtres > Modifier/Nouveau...

24_Création des filtres de visibilités pour les systèmes de canalisations
_VV > Remplacements visibilité / graphisme > Filtres > Modifier/Nouveau
_Cliquer sur nouveau...

25_Création des filtres de visibilités pour les systèmes de canalisations
_VV > Remplacements visibilité / graphisme > Filtres > Modifier/Nouveau
_Cliquer sur nouveau > Nom du filtre > Cocher Définir les critères...

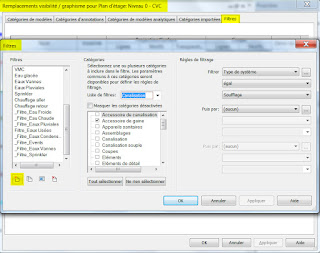

26_Création des filtres de visibilités pour les systèmes de canalisations
_VV > Remplacements visibilité / graphisme > Filtres > Modifier/Nouveau
_Cliquer sur nouveau > Nom du filtre > Cocher Définir les critères
_Colonne de gauche > Filtres > Listes des filtres
_Colonne centrale > Catégorie > pour choisir à quoi attribuer le filtre
_Colonne droite > Règle de filtrage (Critères)

27_Création des filtres de visibilités pour les systèmes de canalisations
_Ajouter > Pour ajouter des filtres...

28_Création des filtres de visibilités pour les systèmes de canalisations
_Ajouter > Pour ajouter des filtres à partir de l'opération précédente (24-26)


29_Les filtres
Effet des filtres de visibilité sur les systèmes de canalisation

30_Les filtres
Effet des filtres de visibilité sur les systèmes de canalisation

31_Ajout d'une légende
_Annoter > Légende de canalisations...

32_Ajout d'une légende
_Annoter > Légende de canalisations
_Modifier le schéma...

33_Ajout d'une légende
_Annoter > Légende de canalisations
_Modifier le schéma > Modifier le choix des couleurs
_Couleur > Choisir dans la liste
_Par valeur > pour que la couleur représente une entité

34_Ajout d'une légende
_Annoter > Légende de canalisations
_Modifier le schéma > Modifier le choix des couleurs
_Utiliser les flèches pour classer les valeurs
