Revit 2019_Ligne avec répétition de motifs_Répétition de composant de détail

Objectif: Créer des détails 2D pour les plans d'exécutions , pour cet exemple: une ligne de rupture de bétonnage construite à partir d'une famille d'élément de détail

00_Projet

Dalle avec lignes de rupture de bétonnage

01_Dalle

02_Création d'une famille d'élément de détail...

03_Famille élément de détail

04_Charger la famille dans le projet

05_Projet

La famille est listée dans Eléments de détail

06_Projet

_Annoter > Composant > Répétition de composant de détail...

07_Projet

_Propriétés > Modifier le type > Propriétés du type > Dupliquer > Taper un nouveau nom pour le type

_Motif > Détails > Choisir dans la liste la famille créée plus haut

08_Projet

_Propriétés > Modifier le type > Propriétés du type > Motif > Présentation > Choisir dans la liste

09_Projet

_Propriétés > Modifier le type > Propriétés du type > Rotation détaillée > Choisir dans la liste

10_Projet

Dalle avec lignes de rupture de bétonnage

11_Famille élément de détail

Suivant les besoins il sera nécessaire de déplacer l'élément de détail par rapport aux axes du gabarit, ceci afin que la ligne de motifs dans le projet commence par un élément aligné sur le bord (ici le bord de la dalle)

Revit 2014_Famille_Plan vasque paramétrique, longueur et angle

Objectif: Créer une famille plan vasque paramétrique en longueur avec un pan coupé ajustable

00_La même famille de plan vasque, paramétrée avec des angles et longueurs différents

01_

02_Il faut d'abord créer une famille...

03_R > Nouveau > Famille > Installation de plomberie mur

04_On crée un plan de référence qu servira à la fois à limiter la longueur et à orienter l'angle
_Créer > Plan de référence

05_Créer > Plan de référence

06_Cotation de l'angle du plan de référence

07_Cotation de l'angle du plan de référence...

08_Ajout d'un libellé pour piloter l'angle

09_Ajout d'un libellé pour piloter l'angle

10_Ajout d'un libellé pour piloter l'angle

11_On peut maintenant tracer l'esquisse du plan vasque

12_Esquisse du plan vasque
_Verrouiller sur les plans de référence

13_Pour le pan coupé, décaler du plan de référence

14_Ajouter un libellé à cette côte
_Ce libellé permettra d'ajuster la longueur du plan vasque sur le pan coupé

15_Ajouter un libellé à cette côte

16_Terminer l'esquisse de l'extrusion
_Charger la famille dans le projet

17_Aligner la famille sur les cloisons orthogonales
_Le plan vasque est trop grand...
_Mesurer l'écart entre le plan vasque et la cloison

18_Mesurer l'écart entre le plan vasque et la cloison

19_Dans les propriétés de la famille, régler la valeur de décalage

20_Dans le cas de la cloison à 30°
_Régler la valeur d'angle...

21_Régler la valeur de décalage

22_On peut à présent ajouter des éléments de détail
R > Nouveau > Famille

23_Famille > Eléments de détail

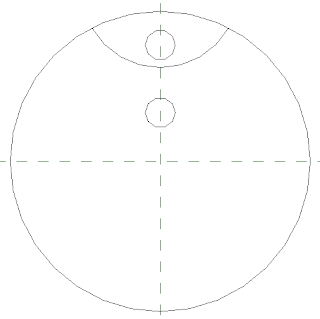

24_Eléments de détail > 2D

25_Charger dans la famille

26_Coter la position de la vasque...

27_Ajouter des libellés pour piloter la position de la vasque

28_Ajouter des libellés pour piloter la position de la vasque

29_Ajouter des libellés pour piloter la position de la vasque

30_Charger dans le projet

31_Vérifier les paramètres de position de la vasque

Revit 2014_Bardage 2D & 3D

Représentation optimisée d'un bardage:_En 2D pour les plans_En 3D pour les perspectives

 00_Pour la fluidité du travail, la 3D sera seulement utilisée en perspective et éventuellement en coupes et façades
_Pour les plans on utilise un profil 2D

01_Le bardage 2D et 3D ne fait pas partie du mur Revit,
Ce sont des éléments rapportés

02_Création du bardage 2D
R > Ouvrir > Famille

03_Ouvrir > Famille > Élément de détail

04_Famille > Élément de détail > Architecture

05_Élément de détail > Architecture > Répétition de détails

06_Architecture > Répétition de détails > Bardage Vertical

07_Charger la famille dans le projet

08_La famille apparaît dans l'arborescence

09_Annoter > Composant > Répétition de composant de détail

10_Modifier le type

11_Choisir le bardage dans la liste

12_Tracer une ligne de l'extrémité du mur à la fenêtre
Il se peut que cela ne coïncide pas exactement, cela est du au fait que la ligne répète un motif d'une longueur donnée

13_Le bardage 2D est terminé
En vue 3D...

14_En vue 3D le bardage 2D n'est pas visible

15_Création du bardage 3D
Architecture > Composant > Créer in situ

16_Composant > Créer in situ > Choisir une catégorie > ici mur

17_Nommer le composant

18_Solide par extrusion

19_Faire une esquisse d'une onde de bardage sur la base du profil 2D

20_Sélectionner les segments de la face extérieure
Copie multiple

21_Sélectionner les segments de la face extérieure
Copie multiple

22_Finaliser l'extrusion
Modifier in situ pour le vide de baie
(L'attachement du composant au mur ne provoque pas de vide)

23_Modifier in situ > Extrusion Forme Vide

24_Choisir un plan pour l'extrusion vide

25_Choisir un plan pour l'extrusion vide > le mur Revit

26_Tracer l'esquisse en s’appuyant sur la fenêtre

27_Régler la profondeur d'extrusion pour que le vide coupe bien le solide

28_En mode modification in situ
Régler la visibilité du composant > Décocher Plan & Plan de plafond

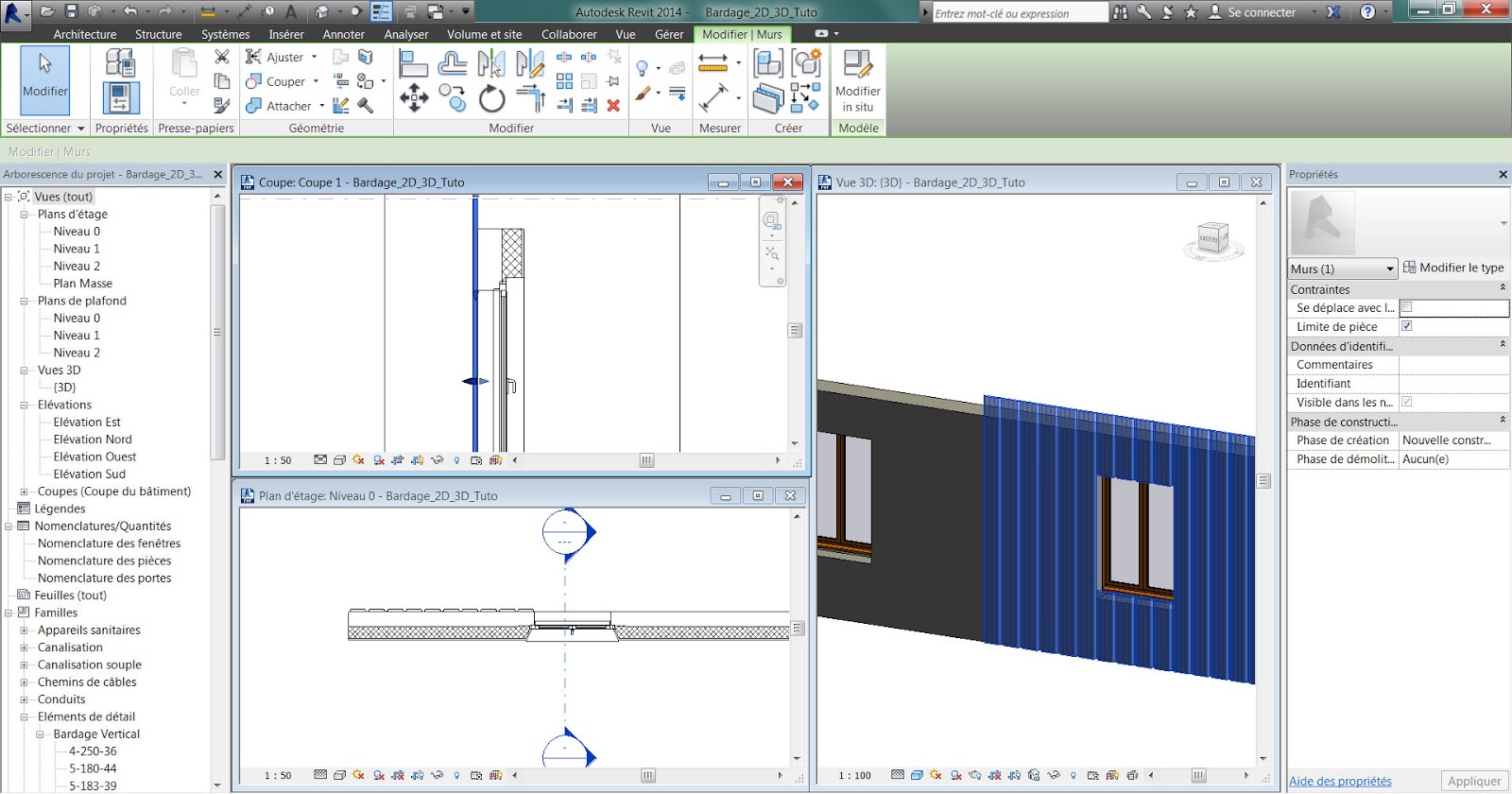

29_En vue en plan > Le bardage 2D

30_En vue en plan > Le bardage 2D
_En coupe et vue 3D le bardage 3D
