Objectif: Paramétrer une famille Revit depuis Dynamo: Longueur, Largeur, Hauteur
Ajouter dans Dynamo les montants, longerons et contreventements
Méthode:
_Revit_Construire une famille volume conceptuel
_Revit_Coter et libeller la famille (les cotes libellées sont récupérées dans Dynamo)
_Dynamo_Créer un script pour piloter la famille Revit
_Dynamo_Créer un script pour les montants
_Dynamo_Créer un script pour les longerons et contreventements
(J'étais un peu frustré lors de la mise en ligne du pylône version 2...)
La même famille Revit après application des scripts Dynamo
Le volume conceptuel Revit, ses propriétés, et le script permettant de modifier les dimensions
Construction d'une famille volume conceptuel
_Nouveau > Volume conceptuel...
Construction d'une famille volume conceptuel
_Tracer des plans de construction, contraindre les esquisses sur ces plans, libeller les cotes
Construction d'une famille volume conceptuel
_Tracer des plans de construction, contraindre les esquisses sur ces plans, libeller les cotes
Construction d'une famille volume conceptuel
_Tracer des plans de construction, contraindre les esquisses sur ces plans, libeller les cotes
Construction d'une famille volume conceptuel
_Tracer des plans de construction, contraindre les esquisses sur ces plans, libeller les cotes
Construction d'une famille volume conceptuel
_Charger la famille dans le projet
Projet pylône
La famille et ses propriétés
(Les cotes en jaune, sont celles qui seront paramétrables depuis Dynamo)
Script pour piloter la famille Revit (Dimensions)
_Select Model Element
Script pour piloter la famille Revit (Dimensions)
_Select Model Element > Clic sur la famille
Script pour piloter la famille Revit (Dimensions)
_Get Family Parameter >pour récupérer les paramètres de la famille
Script pour piloter la famille Revit (Dimensions)

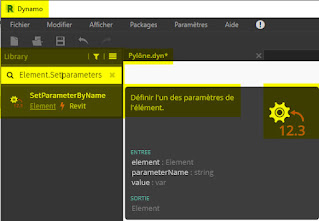

_SetParameterByName
Script pour piloter la famille Revit (Dimensions)
Script pour piloter la famille Revit (Dimensions)
Script pour piloter la famille Revit (Dimensions)
_Choisir le paramètre dans la liste
Script pour piloter la famille Revit (Dimensions)
(En jaune les propriétés Revit que l'on intègre dans Dynamo)
Script pour piloter la famille Revit (Dimensions)
_Integer Slider ou Number Slider (Suivant que l'on souhaite des nombres entiers ou pas)
Script pour piloter la famille Revit (Dimensions)
(En jaune les valeurs qui seront affectées aux différents paramètres de la famille)
Script pour piloter la famille Revit (Dimensions)
(En jaune les valeurs de Dynamo appliquées à Revit)
Script pour piloter la famille Revit (Dimensions)
(En jaune les valeurs de Dynamo appliquées à Revit)
Script pour piloter la famille Revit (Dimensions)
(En jaune les valeurs de Dynamo appliquées à Revit)

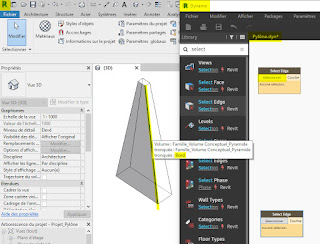

Script pour paramétrer des longerons (Haut et Bas), des contreventements (Diagonales)
_Select Edge > Choix des arrêtes...
Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Select Edge > Choix des arrêtes...
Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Select_Edge > Choix des arrêtes
Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Curve.PointAtParameter > Pour segmenter une droite par des points
Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Curve.PointAtParameter
_Code Block > Double clic dans l'espace de travail > Code: 0..1..#a
(0 = Début courbe, 1 = Fin courbe)
(#a = Lien vers Bouton curseur > Slider)
Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Integer Slider > Nombre entier (Number Slider > Nombre)
_Script pour paramétrer les longerons (Haut et Bas), des contreventements ( Diagonales)
_Integer Slider > Paramétrage du curseur
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_ShiftIndices > Décale une liste d'une certaine valeur (pour faire des diagonales)
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
Veiller au décalage de valeur des sliders
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Line.ByStartPointEndPoint
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Line.ByStartPointEndPoint
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_StructuralFraming.BeamByCurve
(Affectation d'un type de poutre)
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Structural Framing Types > Choix d'un type de poutre (dépend des propriétés du fichier Revit)
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Level
_Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Exécuter (à chaque mise à jour du script Dynamo puis exécuter il faut éliminer les fers inutiles > dans Revit)
Correspondance du script Dynamo et des propriétés Revit
Correspondance du script Dynamo et des propriétés Revit
_Le script n'influence que le volume...
Pour mettre en cohérence le volume et l'ossature, il suffit de recliquer sur les arrêtes de bord
Pour mettre en cohérence le volume et l'ossature, il suffit de recliquer sur les arrêtes de bord
Changement du nombre de longerons et contreventements
Les sliders ont un delta de 1
_Script pour la construction des montants
_Script pour piloter la famille Revit (Dimensions)
(La famille volume conceptuel est cachée > VV > Désactiver Volume)
Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Sliders 7 et 6, avant nettoyage...
Script pour paramétrer les longerons (Haut et Bas), des contreventements (Diagonales)
_Sliders 7 et 6

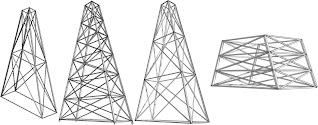

Différentes configurations du pylône: dimensions différentes et nombre de longerons, contreventements différents
Différentes configurations du pylône: dimensions différentes et nombre de longerons, contreventements différents
Différentes configurations du pylône: dimensions différentes et nombre de longerons, contreventements différents
51_Revit
Différentes configurations du pylône: dimensions différentes et nombre de longerons, contreventements différents
Fichiers sur HexaBIM
