vendredi 26 mars 2021

Revit 2021_Catalogue de types

 Objectif: Optimiser sa production avec les catalogues de types


00_Famille Revit avec catalogue de types, depuis Excel

01_Revit_Famille
Objectif: Décliner cette famille suivant les paramètres de dimensions
(Comme pour les familles de fers ou de menuiseries)
_Types de famille: Propriétés > Occurrence

02_Excel
Base de données pour la famille > Colonnes par dimensions

03_Revit
_Fichier > Exporter > Types de familles

04_Revit
L'exportation des données vers Excel se fait en *.txt
_Fichier > Exporter > Types de familles
_Exportation en *.txt

05_Excel
_Ouverture du fichier *.txt issue de Revit

06_Excel
_Formatage du fichier
_Assistant Page 1 > Délimité > Mes données ont des en-têtes > Suivant

07_Excel
_Formatage du fichier
_Assistant Page 2 > Séparateurs: Tabulation, Virgule > Identificateur de texte > Aucun > Suivant

08_Excel
_Formatage du fichier
_Assistant Page 3 > Standard > Terminé

09_Excel
_Syntaxe du fichier
_1ère colonne = N° des lignes
_Autres colonnes = Données

10_Excel
Copie des données d'une base dans le fichier destiné au catalogue
_Sélectionner les données à copier > Copier...

11_Excel
Coller les données dans le futur catalogue de types

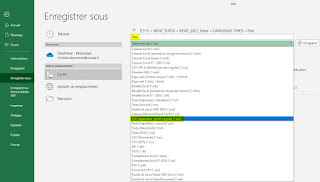

12_Excel
Enregistrement du fichier au format *.csv
_CSV (séparateur: point-virgule) (*.csv)

13_Excel
_Formatage du fichier *.csv
(La méthode peu varier d'un PC à l'autre en fonction de la version)
_Données > à partir d'un fichier texte/CSV...

14_Excel
_Formatage du fichier *.csv
_Données > à partir d'un fichier *.csv
_Choisir le fichier > Importer...

15_Excel
_Formatage du fichier *.csv
_Données > à partir d'un fichier *.csv
_Choisir le fichier > Importer
_Dans la nouvelle fenêtre > Délimiteur > Virgule

16_Excel
_Formatage du fichier *.csv
_La nouvelle fenêtre propose la présentation des données séparées ici par des virgules, avec une en-tête > Column1...

17_Excel
_Formatage du fichier *.csv
_Fermer et charger...

18_Excel
_Formatage du fichier *.csv
_Supprimer l'en-tête Column1
_CTRL F > Rechercher et remplacer
_Rechercher tout les points-virgules...

19_Excel
_Formatage du fichier *.csv
_Remplacer tout les points-virgules par des virgules

20_Excel
_Formatage du fichier *.csv
_Enregistrer au format Texte Unicode (*.txt)

21_Revit
_Enregistrer la famille
_Charger la famille dans un projet...

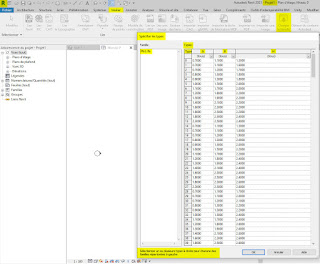

22_Revit_Projet
_Insérer > Charger la famille
_Avant l'ouverture de la famille Revit ouvre le catalogue des types proposés pour la famille
(C'est la transposition dans Revit du fichier Excel précédemment travaillé)

23_Revit_Projet
_Choix des types à charger pour la famille

24_Revit_Projet
_Différents types de la famille
_Chaque type est numéroté suivant le fichier Excel
