REVIT 2011_LAMPE LINEAIRE

Famille lampe linéaire pour un lampadaire extérieur

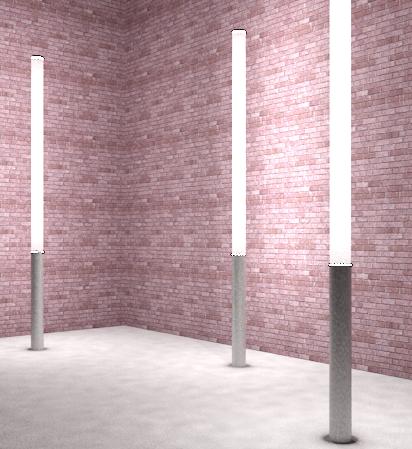

_Exposition 8.5

01_Revit > Nouveau > Famille

02_Luminaire linéaire métrique

03_Définition de la source d'éclairage

04_Ouvrir la famille dans une élévation
(par défaut le symbole est horizontal)

05_Rotation du symbole de la lampe > 90°

06_Le symbole est vertical, mais
Les contraintes ne sont pas satisfaites

07_Supprimer les contraintes

08_Plan de référence

09_Créer un plan de référence à la base de la source d'éclairage
_ Coter & libeller du sol au plan de référence base éclairage

10_Créer un plan de référence au sommet de la source d'éclairage _ Coter & libeller du PR base éclairage au PR sommet éclairage

11_Libellé

12_Libellé > Hauteur Lampadaire (lampe)

13_Propriété > Association aux paramètres de la famille > Hauteur Lampadaire

14_La lampe est contrainte en longueur _Mais il faut aligner le symbole sur les plans de référence

15_

16_Extrusion du pied du lampadaire

17_

18_Matériaux du pied du lampadaire

19_

20_Choix du plan de référence pour l'extrusion du lampadaire

21_

22_Matériaux Lampe

23_Choix du plan de référence de la lampe

24_La famille peu être chargée dans le projet

25_La famille dans l'arborescence

26_Propriétés du type

27_Propriétés > Photométriques > Intensité initiale

28_Propriétés > Photométriques > Couleur initiale

29_

30_

REVIT 2011_VIGNETTE :

VIGNETTE : sur & sous Exposition

_En cas de Sur ou de Sous Exposition

_Clic Droit sur Propriétés des éléments > Modifier / Nouveau > Attributs des Vignettes > Modifier > Faire varier l'intensité > par défaut > 1, pour diminuer l'exposition passer à ~0,75



REVIT 2010_MATERIAUX_ECLAIRAGE_RENDU

MATERIAUX_ECLAIRAGE_RENDU, Test:

• Paramétrage d'une source d'éclairage > Clic droit > propriétés des éléments

•

  Choix du matériau de la source lumineuse

•

  Paramétrage de la puissance

•

  Définition de la couleur

•

  Rendu > Ombres activées
•

  Conditions > ici Soleil + Eclairage artificiel

•

  Activation d'un groupe de lampes

•

  Règlage d'exposition

•

  01_2 appliques 100w_Expo. par défaut

•

  02_2 appliques 100w_Expo. par défaut_Glass_Lumière 5000k

•

  03_2 appliques 100w_ Expo. par défaut_Lumière 6500k

•

  04_2 appliques 100w_Expo. Val. 7.5_Glass_Lumière 5000k

•

  05_2 appliques 100w_Expo. Val. 7.5_Glass_Lumière 6500k

•

  06_2 appliques 100w_Expo. par défaut_Verre Blanc Givré

•

  07_2 appliques 100w_Expo. par défaut_Verre Blanc Givré_Lumière 5000k

•

  08_2 appliques 100w_Expo. par défaut_Verre Blanc Givré_Lumière 6500k

•

  09_2 appliques 100w_Expo. par défaut_Verre Blanc Lumineux

•

  10_2 appliques 100w_Expo. par défaut_Verre Blanc Givré_Lumière 5000k

•

  11_2 appliques 100w_Expo. Val. 7.5_Verre Blanc Givré

•

  12_2 appliques 100w_Expo. Val. 7.5_Verre Blanc Givré_Lumière 5000k

•

  13_2 appliques 100w_Expo. Val. 7.5_Verre Blanc Givré_Lumière 6500k

•

  14_2 appliques 150w_Expo. Val. 7.5_Verre Blanc Givré_Lumière 6500k

•

  15_2 appliques 100w_Expo. Val. 8
