mardi 19 décembre 2017

Revit 2018_Attachement Mur sous-face Escalier

Objectif: Attacher un mur à la sous-face d'un escalier

00_Escalier avec mur attaché à la sous-face

01_Contrairement aux toits qui permettent aux murs de s'attacher...
Les sous-faces d'escaliers demandent autre chose...

02_Il faut utiliser un plan de référence....

03_Cliquer sur l'arête de la sous-face de l'escalier, > Choisir les lignes...

04_Verrouiller le plan de référence sur la sous-face de l'escalier...

05_Sélectionner le mur
_Attacher haut / bas

06_Le mur suit la sous-face

07_Escalier avec mur attaché à la sous-face




dimanche 6 octobre 2013

Revit 2014_Profils en creux / relief et porte

Lors de la mise en place de profils de mur il faut également penser aux portes...

Liens vers profils en creux/relief:
_Profil en creux/relief > incidences pour les ouvertures et les volumes
_Profil en creux/relief > Incidences sur les surfaces
_Profil en creux/relief > Attachement

Pour éviter cela:

00_Les profils en creux et reliefs de ces murs ne sont pas adaptés aux portes...
Pourquoi?
La porte coupe le mur hôte, mais ne tient pas compte des profils en relief du mur de fondations
Il faut donc dessiné les murs avec des profils adaptés
La solution de couper avec un vide d'extrusion n'est pas possible pour les profils en relief,
Le mur de base peut être coupé, mais ce n'est pas le but, par contre les profils en relief ne sont pas pris en compte...
Une autre alternative consiste à placé un profil en relief le long du mur, ce type de profil reconnait les ouvertures...

01_En plan, l'aspect est presque correct à part le trait de l'isolation...

02_En coupe, cela ne passe pas...

03_Modifications du mur de fondations

04_Modifications du mur de fondations
_Suppression des reliefs

05_Modifications du mur de fondations
_Suppression des reliefs

06_Modifications du mur de fondations
_Suppression des reliefs

07_Modification du mur du rez

08_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

09_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

10_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

11_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

12_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

13_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

14_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

15_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

16_Modification du mur du rez
_Ajout des profils en relief qui étaient affectés au mur de fondations

17_Vue en coupe corrigée

18_Vue 3D

19_Vue 3D, en surimpression le mur du rez

dimanche 22 septembre 2013

Revit 2014_Profils en relief/creux et Surfaces

Attention au placement des profils en relief/creux pour le calcul des surfaces

Liens vers profils en creux/relief:

Les surfaces sont calculées à partir du niveau de référence, ici 0.00
Si un profil en relief/creux coupe la pièce, en lieu et place d'un mur, la surface sera faussée
Dans la mesure du possible les murs doivent aller de niveau à niveau


01_Surface correcte > Les limites de la pièce s'étendent bien jusqu'au murs


02_Mur de fondations > Mur composé + profils en relief
_Le mur composé commence au niveau des fondations et monte jusqu'au niveau 0.00
_Le profil en relief commence au niveau 0.00 et monte jusqu'à +15 > pas d'incidence sur les surfaces


03_Mur du rez de chaussée > Mur composé + profils en relief/creux
_Le mur composé commence au niveau 0.00 et monte jusqu'au niveau 1
_Le profil en relief > Solin > pas d'incidence sur les surfaces


04_Sol > Dalle composée au niveau 0.00


05_Surface incorrecte > Les limites de la pièce ne s'étendent pas jusqu'aux murs


06_Mur de fondations > Mur composé + profils en relief/creux
_Le mur de fondation commence au niveau fondations et monte plus haut que le niveau 0.00
> Le profil en creux commence au niveau 0.00 jusqu'à +15 > Cela a une incidence sur le calcul des surfaces


07_Mur du rez de chaussée > Mur composé + profils en relief
_Le mur est décalé du niveau 0.00 > +15 cela a une incidence sur le calcul des surfaces
_Le profil en relief > Solin n'a aucune incidence sur les surfaces


08_Sol > Dalle composée au niveau 0.00

samedi 21 septembre 2013

Revit 2014_Murs avec profils en relief_Conditions d'attachements aux dalles

Un profil en relief peu empêcher l'attachement correct entre murs et dalles

Liens vers mur avec profil en creux/relief:
01_Vue 3D

02_Vue 3D

03_Vue en coupe
_Dalle isolée sur terrain
_Mur pour fondations > Mur composé + Profils en reliefs/creux + Détail attaché
_Mur rez de chaussée > Mur composé + Profils en reliefs/creux
_Les murs et dalles ont les mêmes valeurs de priorités

04_Vue en coupe > Mur de fondations et Dalle isolée sur terrain
Attachement du mur de fondations et de la dalle est correct

05_Vue en coupe > Mur de fondations
Mur composé + Profils en reliefs > Semelle de fondations
Mur composé + Profils en creux > les découpes des couches supérieures au niveau 0.00

06_Vue en coupe > Dalle isolée sur terrain

07_Vue en coupe, si on détache la dalle du mur...

08_Vue en coupe, si on détache la dalle du mur...

09_Vue en coupe, si on détache la dalle du mur...
Attacher

10_Mur de fondations
Propriétés > Modifier le type

11_Mur de fondations
Propriétés > Modifier le type
Aperçu activé > Coupe

12_Propriétés > Modifier le type
Aperçu activé > Coupe
> Profils en relief

13_Aperçu activé > Coupe
> Profils en relief

14_Aperçu activé > Coupe
> Profils en relief

15_Aperçu activé > Coupe
> Profils en relief

16_Aperçu activé > Coupe
> Profils en relief

17_Vue en coupe > Acrotère toiture terrasse
> Le relevé d'étanchéité en rouge de la dalle ne s'attache pas avec le mur
_Les murs et dalles ont les mêmes valeurs de priorités, mais le profil en relief n'en tient pas compte

18_Vue en coupe > Mur avec profil en relief > Acrotère

19_Vue en coupe > Dalle avec complexe isolation et étanchéité

20_Vue en coupe > Attacher dalle au mur

21_Vue en coupe > Attacher dalle au mur
La dalle béton est bien attachée au mur
Par contre l'étanchéité en rouge coupe le relevé d'étanchéité...

22_Il ne peut pas y avoir d'attachement "normal" entre une dalle et un mur, si celui-ci a des profils en relief

23_Mur avec profil en relief > Acrotère
Propriétés > Propriétés du type

24_Propriétés du type

25_Propriétés du type > Aperçu > Coupe
_Profils en relief

26_Profils en relief

27_Profils en relief

28_Profils en relief

29_Modification de la dalle pour faciliter l'attachement mur dalle
> Création d'une Dalle Béton
> Création d'un complexe isolation étanchéité sur la dalle béton

30_Création d'une dalle béton
_Modification > Dupliquer > Nommer

31_Modification > Suppression des couches inutiles

32_La nouvelle dalle béton

33_Par défaut la dalle se place sur le niveau de référence
On peu décaler la dalle de l'épaisseur du complexe d'isolation étanchéité,
ou modifier le retour d'étanchéité de l'acrotère

34_Création d'un sol pour le complexe d'isolation étanchéité

35_Création d'un sol pour le complexe d'isolation étanchéité

36_Modifier le type

37_Propriétés du type

38_Nommer

39_Les différentes couches

40_Vue en coupe > Complexe d'isolation étanchéité

41_Vue en coupe > Modification du mur avec profil en relief > Acrotère

42_Aperçu > Vue en coupe

43_Aperçu > Vue en coupe > Profils en relief

44_ Profils en relief > le tableau des différents profils en relief

45_Modification de l'acrotère
_R > Ouvrir  > Famille

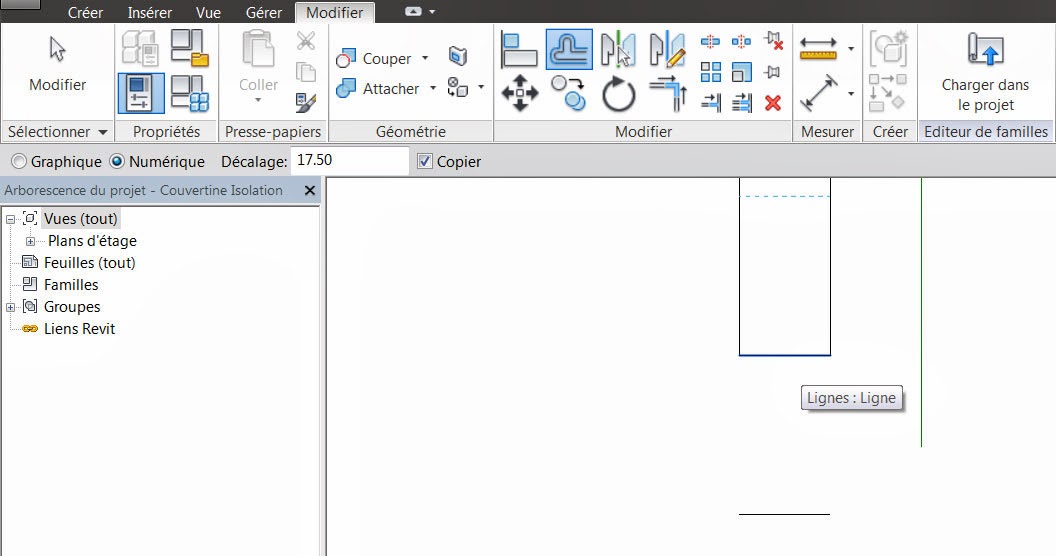

46_Modification du profil en relief > Isolation

47_Modification du profil en relief > Isolation

48_Modification du profil en relief > Isolation
_Charger dans projet

49_Charger dans projet
_Remplacer la famille

50_Vue 3D > Le profil en relief Isolation atteind la dalle

51_Vue en coupe > Ajustement de la limite du complexe d'étanchéité isolation

52_Vue 3D

53_Vue 3D
