Revit 2022_Rappel sur les Phases

Objectif: Paramétrer les phases pour obtenir: Existant, Existant + Démolition + Nouvelle construction, Futur

00_Phasage d'un projet

(Nota: Les éléments de détail ne sont pas pris en compte dans les phases)

01_Paramétrage des matériaux

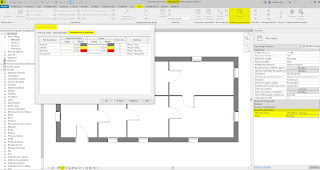

02_Phase de construction

L'ordre des phases est chronologique:

> Haut du tableau = Le plus ancien

> Bas du tableau = Le plus récent

_Phases du projet > 00_Existante > Tous les éléments sont rouge > Cette phase n'est pas utilisée

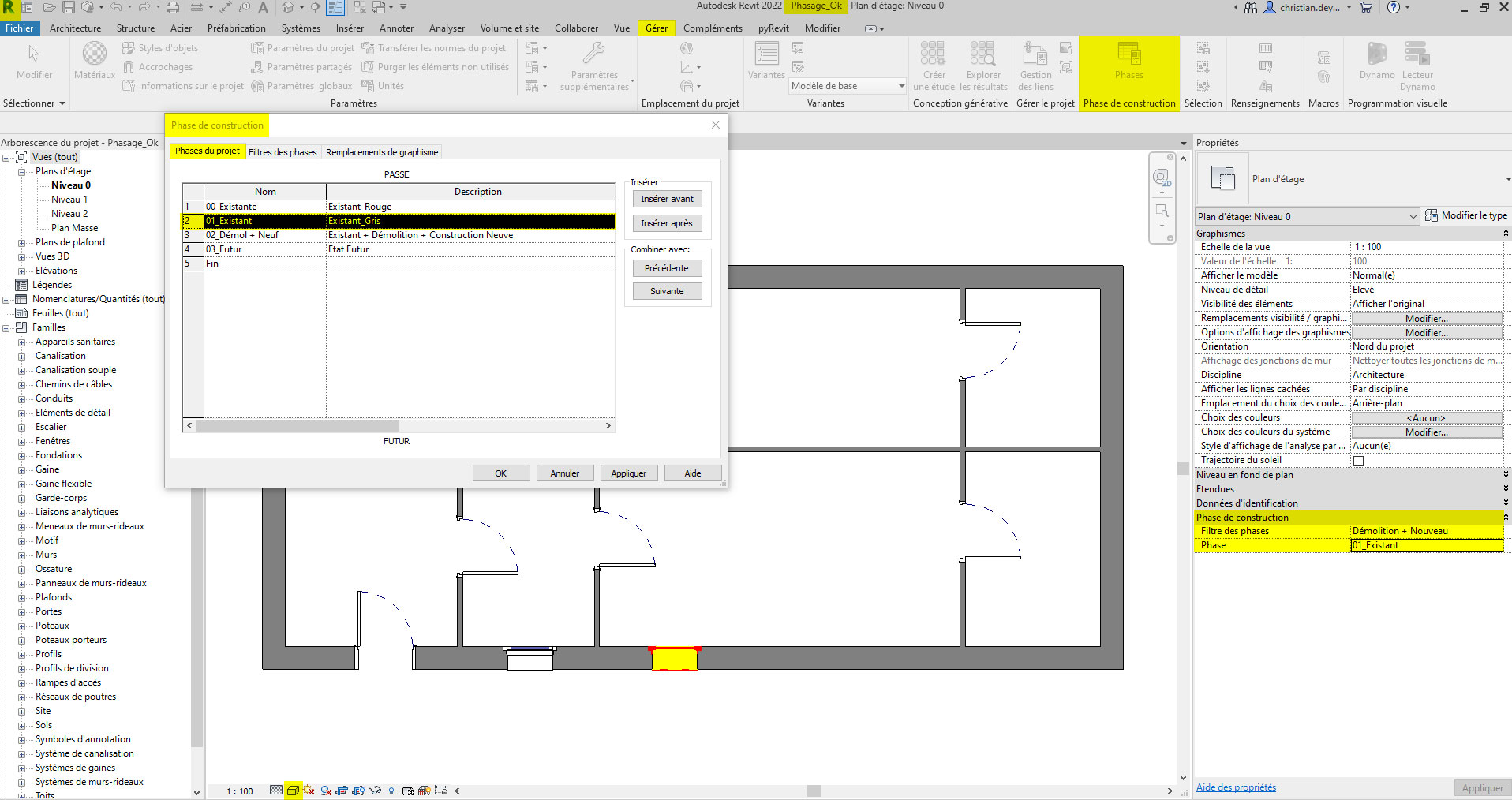

03_Phase de construction

_Phases du projet: 01_Existante > Les éléments de cette phases apparaitront suivant le remplacement graphique attribué et en fonction du filtre des phases

04_Phase de construction

_Phases du projet: 02_Existant + Démolition + Construction neuve

05_Phase  de construction

_Phases du projet: 03_Futur (Le projet tel qu'il sera à l'issue des travaux)

06_Phase de construction

_Filtres des phases: Démolition + Nouveau > Ce filtre permet d'attribué un état (Par catégorie, Remplacé, Non affiché), aux éléments en fonctions de critères temporels (Existant, Nouveau, Démoli, Temporaire)

_Phase: 01_Existant

Démolition + Nouveau:

> Nouveau: Remplacé > Attribution d'un graphisme particulier ROUGE (Remplacements de graphisme)

> Existant: Par catégorie > Le graphisme originel est conservé

> Démoli: Remplacé > Attribution d'un graphisme particulier JAUNE (Remplacements de graphisme)

07_Phase de construction

_Filtres des phases: Démolition + Nouveau

_Phase: 02_Démol + Neuf

08_Phase de construction

_Filtres des phases: Démolition + Nouveau

_Phase: Futur

09_Phase de construction

_Remplacements de graphisme > Pour chaque phase un graphisme est attribué

_Filtre des phases: Démolition+ Nouveau

_Phase: 01_Existant

10_Phase de construction

_Filtre des phases: Démolition + Nouveau

_Phase: 02_Démol + Neuf

11_Phase de construction

_Filtre des phases: Démolition + Nouveau

_Phase: 03_Futur

12_Phase de construction

_Filtre des phases: Démolition + Nouveau

_Phase: 01_Existant

_La cloison et les portes sélectionnées (Bleu) > Phase de création > 00_Existante, Phase de démolition > 02_Démol + Neuf

13_Phase de construction

_Filtre des phases: Démolition + Nouveau

_Phase: 01_Existant

_Le mur sélectionné (Bleu) > Phase de création > 00_Existante, Phase de démolition > Aucune

14_Phase de construction

_Filtre des phases: Démolition + Nouveau

_Phase: 01_Existant

_La fenêtre sélectionnée (Bleu et Jaune) > Phase de création > 01_Existante, Phase de démolition > Aucune

15_Phase de construction

_Filtre des phases: Démolition + Nouveau

_Phase: 02_Démol + Neuf

_La cloison sélectionnée (Bleu) > Phase de création > 02_Démol + Neuf, Phase de démolition > Aucune

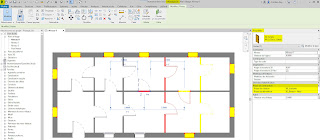

16_Phase de construction

_Filtre des phases: Démolition + Nouveau

_Phase: 02_Démol + Neuf

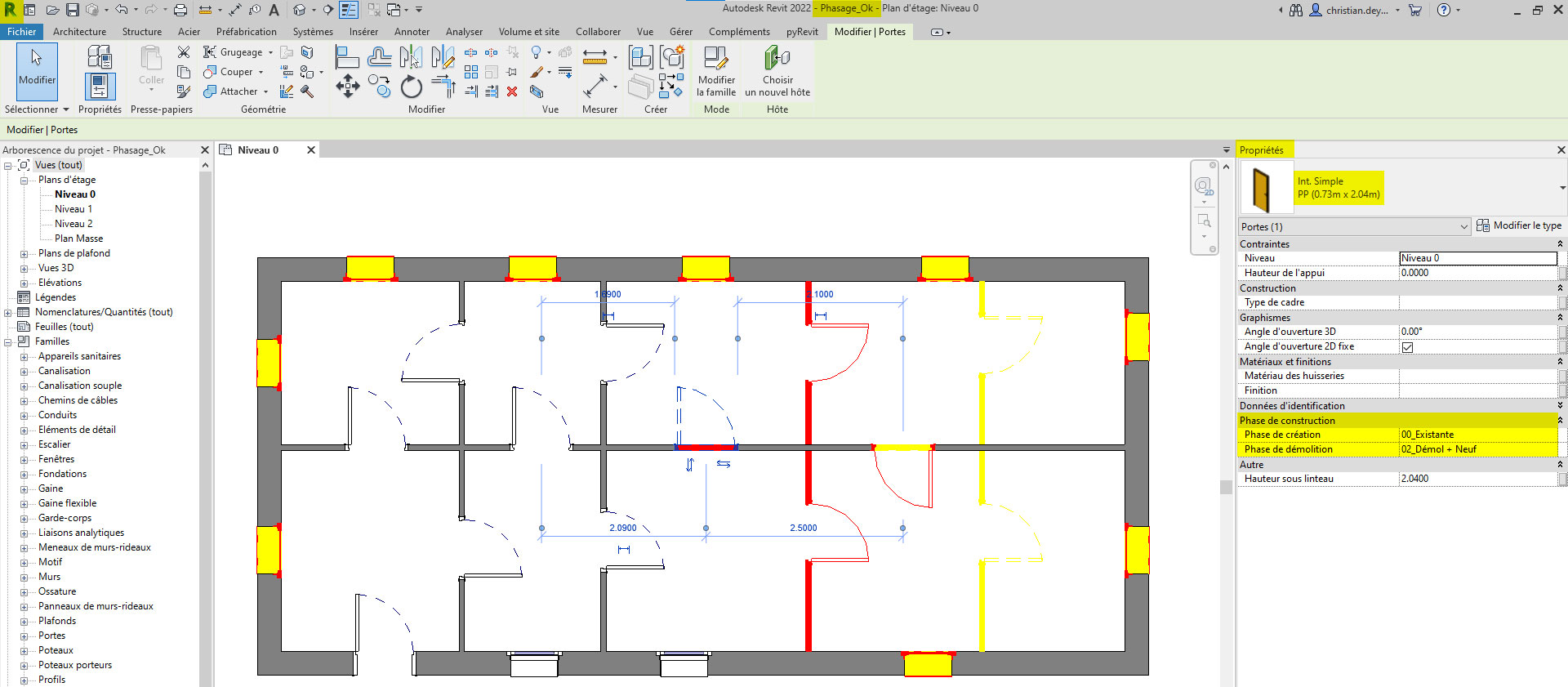

_La porte sélectionnée (Bleu) > Phase de création 00_Existant, Phase de démolition > 02_Démol + Neuf

17_Phase de construction

_Filtre des phases: Démolition + Nouveau

_Phase: 03_Futur

Revit 2022_Motifs 2D avec pyRevit

Objectif: Créer rapidement des motifs 2D dans Revit, avec le Plug In pyRevit

(Une alternative plus rapide que les fichiers *.pat)

Merci à Pascal Camliti / Architecte PACA et Nicolas Catellier / Revit Pure

Merci à Ehsan Iran-Nejad / eirannejad / pyRevit

Hachures REVIT : Comment créer et personnaliser ses hachures en 5 Secondes chrono ! Tuto en Français - YouTube

pyRevit — Revit Pure Blog — REVIT PURE

00_Motifs 2D pour des tuiles écailles, avec le Plug In pyRevit

01_Adresse de téléchargement de pyRevit, présenté ici sur le Blog de Nicolas Catellier / Revit Pure

pyRevit 4.8.8 > Releases · eirannejad/pyRevit · GitHub

02_Adresse de téléchargement de pyRevit

03_Procédure: Télécharger d'abord pyRevit, puis ouvrir Revit, le Plug In pyRevit prend place sur le ruban supérieur entre les Compléments et Modifier

04_Revit

_Annoter > Forme 2D > ici le contour d'une toiture

05_Revit

_Annoter > Tracer quelques tuiles...

06_Revit

_Annoter > Tracer quelques tuiles

_Tracer des plans de constructions délimitant le motif à répéter

07_pyRevit

_Sélectionner les lignes à intégrer au motif

_pyRevit > Make pattern...

08_pyRevit

_pyRevit > Make pattern

_Nommer le motif > Tuiles écailles

_Choisir s'il s'agit d'un détail ou d'un modèle

(Détail > Taille varie en fonction de l'échelle)

(Modèle > Taille fixe)

_Choisir l'unité > inch / mm

_Create pattern...

09_pyRevit

_Create pattern

_Clic en bas à gauche (d'où l'intérêt des plans de construction)

10_pyRevit

_Create pattern

_Clic en haut à droite (d'où l'intérêt des plans de construction)

11_pyRevit

_Create pattern

_Valider

12_Revit

Tracer une zone de pochage pour tester le motif

_Annoter > Zone de pochage...

13_Revit

_Annoter > Zone de pochage...

14_Revit

_Annoter > Zone de pochage

_Propriétés > Modifier le type > Propriétés du type > Motif du remplissage > Tuiles écailles

15_Revit / pyRevit

Zone de pochage avec motif créé dans pyRevit

Revit 2022_Structure_Support industriel_Jonctions des profils

 Objectif: Construire une équerre avec contreventement, Gérer les jonctions des profils

00_à Gauche > Jonctions des profils par défaut

_à Droite > Jonctions des profils avec les outils dédiés

01_Configuration de base: Les profils (HEA 160), sont placés sur les arêtes d'un composant in situ

_Lorsqu'on étire le longeron du haut, le contreventement transperce le longeron...

02_Construction pas à pas d'une équerre avec contreventement

_Comme pour le post précédent, j'utilise un composant in situ, pour placer les profils

_Sélectionner le type de profil (ici HEA 160)

_Glisser vers espace de travail

_Modifier / Placer poutre

_Choisir les lignes

_Plan de placement  = Niveau 0

_Accrochage 3D

_Clic sur arête du composant in situ

03_Les profils se joignent automatiquement en onglets

04_Etirer le montant et le longeron (Clic sur les points de contrôle d'extrémités)

05_Ajustement d'un profil par rapport à l'autre

_Sélectionner 2 profils > ici le longeron et le contreventement

_Modifier Ossature > Acier > Couper...

06_Ajustement d'un profil par rapport à l'autre

_Modifier Ossature > Acier > Couper

_Un Point et un N° apparaissent à l'intersection des 2 profils

_Dans la configuration par défaut, Revit coupe le longeron...

07_Ajustement d'un profil par rapport à l'autre

_Modifier Ossature > Acier > Couper

_Permuter / Glisser le point ou le N° à l'opposé de sa position initiale0

La coupe est correcte

08_Ajustement d'un profil par rapport à l'autre

_Sélectionner le contreventement

_Clic sur point d'extrémité > Faire glisser l'extrémité du composant d'ossature...

09_Ajustement d'un profil par rapport à l'autre

_Sélectionner le contreventement

_Clic sur point d'extrémité > Faire glisser l'extrémité du composant d'ossature vers l'axe

10_Les profils sont à présent correctement représentés

Revit 2022_Jonctions des poutres et poteaux_Jonctions en onglets

Objectif: Utiliser et joindre les profils métalliques dans un maximum de configurations possibles

L'utilisation des profils métalliques pour des besoins autres que la charpente, nécessite parfois de faire des rotations de sections et autres manipulations qui perturbent les jonctions en onglets

Voici quelques solutions pour ces problèmes

Pour ces exemples, j'ai essentiellement utilisé une cornière de type inégale, pour que l'on distingue bien bien les rotations de sections

00_Profils métalliques, jonctions en onglets sur composant in situ

01_Jonction de 2 cornières inégales sur un plan horizontal

(Si les 2 cornières ne sont pas posées de la même façon > ici l'aile verticale est à l'extérieur,

> Clic sur une cornière > la double flèche apparait et en cliquant sur cette double flèche la cornière change de sens)

02_Jonction de 2 cornières inégales sur un plan horizontal

_Sélectionner une cornière > Jonctions de poutres/poteaux...

03_Jonction de 2 cornières inégales sur un plan horizontal

_Sélectionner une cornière > Jonctions de poutres/poteaux

_Clic sur une des deux flèches de jonction (Modifier le statut de la poutre)

04_Jonction de 2 cornières inégales sur un plan horizontal

_Sélectionner une cornière > Jonctions de poutres/poteaux

_Clic sur une des deux flèches de jonction (Modifier le statut de la poutre)

_Verrouiller ou déverrouiller un joint en onglet

05_Jonction de 2 cornières inégales sur un plan horizontal

Inversement des cornières

_Sélectionner une cornière et clic sur la double flèche d'inversement

_Idem pour l'autre cornière

06_Jonction de 2 cornières inégales sur un plan horizontal

Inversement des cornières

_Sélectionner une cornière et clic sur la double flèche d'inversement

_Idem pour l'autre cornière

07_Jonction de 2 cornières inégales sur un plan horizontal_Rotation de la section: 180°

_Sélectionner les cornières > Propriétés > Contraintes > Rotation de la section > 180°

08_Jonction de 2 cornières inégales sur un plan horizontal_Rotation de la section: 180°

_Clic sur une cornière > Jonctions de poutres/poteaux

Cela ne fonctionne pas > Il faut modifier la famille...

09_Jonction de 2 cornières inégales sur un plan horizontal_Rotation de la section: 180°

_Sélectionner une cornière > Modifier la famille...

10_Modification de la famille de cornière

Constat: par défaut le profil à un angle de 180°

11_Modification de la famille de cornière

_Propriétés > Profil > Angle: 0°...

12_Modification de la famille de cornière

_Renommer le type

13_Modification de la famille de cornière

_Charger dans le projet

14_Remplacement de la famille originelle par la famille Cornière 0°...

15_Remplacement de la famille originelle par la famille Cornière 0°

_Jonctions de poutre/poteaux > Cela fonctionne

16_Jonction de cornières sur un plan vertical

17_Jonction de cornières sur un plan vertical

_Définir la face d'un mur comme plan de construction

18_Jonction de cornières sur un plan vertical

"à corriger" pour 2 cornières,

Message d'erreur pour une 3ème cornière (verticale)

19_Jonction de cornières sur un plan vertical

Jonction problématique > La cornière bleu doit subir une rotation de 180° pour être en jonction correcte avec l'autre cornière

19b_Jonction de cornières sur un plan vertical

Pour une jonction correcte il faut effectuer une rotation de 180°

20_Cornières sur composant in situ

L'alternative qui fonctionne pour palier aux problèmes précédents, consiste à recourir à un composant in situ qui servira de support aux cornières

_Composant in situ...

21_Cornières sur composant in situ

_Composant in situ > Extrusion...

22_Cornières sur composant in situ

_Composant in situ > Extrusion

23_Cornières sur composant in situ

_Arborescence > Sélectionner le profil à placer

_Glisser dans l'espace de travail > Le ruban se modifie et propose:

_Modifier / Placer poutre

_Clic sur > Choisir les lignes

_Activer Accrochage 3D

_Plan de placement = Niveau 0

Les joints en onglet se font automatiquement

24_Cornières sur composant in situ

Cornières bleu > Rotation = 0°

25_Cornières sur composant in situ

Cornière bleu > Rotation = 180°

26_Cornières sur composant in situ

Travail sur les jonctions en onglets:

_Jonctions de poutres/poteaux

_Rotation de la section

27_Cornières sur composant in situ

Travail sur les jonctions en onglets:

_Jonctions de poutres/poteaux

_Rotation de la section

28_Cornières sur composant in situ

Travail sur les jonctions en onglets:

_Jonctions de poutres/poteaux

_Rotation de la section

29_Cornières sur composant in situ

Travail sur les jonctions en onglets:

_Jonctions de poutres/poteaux

_Rotation de la section

30_Cornières sur composant in situ

Travail sur les jonctions en onglets:

_Jonctions de poutres/poteaux

_Rotation de la section

31_Ossature

_Inversement > Inverse les extrémités de l'ossature

32_Ossature

_Double flèche > Inverse l'ossature par rapport à l'axe de l'ossature
