Objectif: Sur la base d'une chambre de maison de retraite, je vous propose d'extraire les quantités, surfaces et volumes pour les parois verticales
Je ne suis pas économiste, mais je pense que cette fonction peut aider à garder le cap, dés la première esquisse; c'est peut-être plus utile pour les architectes soucieux de respecter l'enveloppe budgétaire
D'autre part toutes ces données sont facilement exportables sur un tableur
Les éléments dans Revit sont par exemple les différentes couches constituant un mur
Lorsqu'on applique la commande éléments le fichier original n'est pas altéré, il y a simplement une couche supplémentaire que l'on peu isoler
_Sélectionner le plan original > Eléments
Pour pouvoir les classer dans la nomenclature
Pour pouvoir les classer dans la nomenclature
Pour pouvoir les classer dans la nomenclature

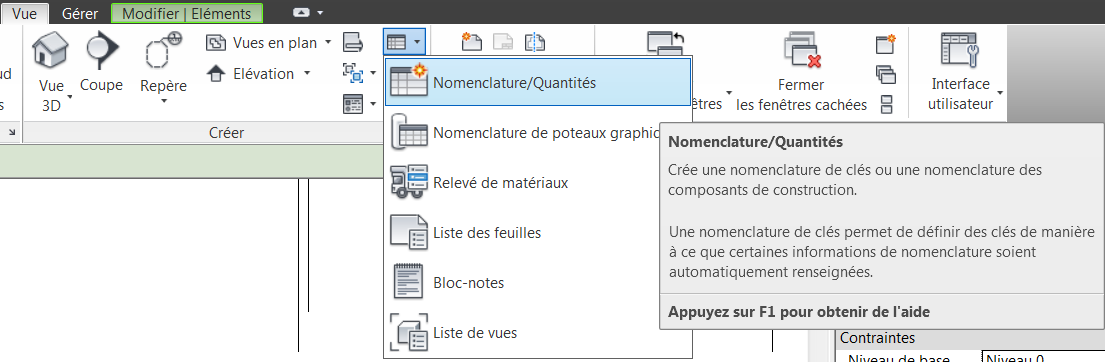

_Vue > Nomenclature > Nomenclature / Quantités > Eléments
_Vue > Nomenclature > Nomenclature / Quantités > Eléments
On retrouve les commentaires des propriétés, l'épaisseur, longueur, hauteur, surface et volume
_Sélectionner les entités > Eléments
_Revit décompose le mur en autant d'éléments qu'il y a de côté
_Si on doit modifier le mur, il faut basculer sur le mur, les éléments seront modifiés en même temps
_Attribuer un commentaire pour chaque type
_Attribuer un commentaire pour chaque type
_Attribuer un commentaire pour chaque type
_Vue > Nomenclature > Nomenclature / Quantités > Eléments
_Champs
_Filtre
_Tri / Regroupement
_Mise en forme
_Apparence
