Objectif: Créer une route courbe avec dévers et bordures
La difficulté de cet exercice, n'est pas de construire une dalle en pente, avec courbe; mais d'associer à cette route une bordure, le fait que la dalle utilisée pour la route soit une surface gauche du fait de la courbe et du dévers; ces conditions / contraintes, empêchent Revit d'utiliser les outils tels que bords de dalle. Pour créer les bordures, j'ai détourné l'outils garde-corps...
Dans un prochain mail j'aborderai le problème des gardes-corps, dans ce cas de figure
00_Route courbe en pente avec dévers, et bordures
01_Épure de la route, ici, une longueur de 50 m à l'axe
02_Construction d'une dalle en pente avec dévers
_Architecture > Sol > Dalle...
03_Construction d'une dalle en pente avec dévers
_Architecture > Sol > Dalle
_Modifier les sous-éléments...
04_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments...
05_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments
_Tracer une coupe perpendiculaire à la route pour tracer le dévers...
06_Construction d'une dalle en pente avec dévers
_Tracer une coupe perpendiculaire à la route pour tracer le dévers
_Modifier les sous-éléments...
07_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments...
08_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments...
09_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments...
10_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments...
11_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments
12_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments > Pente du dévers...
13_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments > Pente du dévers
14_Construction d'une dalle en pente avec dévers
_Modifier les sous-éléments > Pente de la route, suivant l'axe
15_Construction des bordures de la route
Dans ce cas de figure, l'utilisation de l'outil bord de dalle est impossible > Surface gauche
Deux solutions permettent de palier cela:
_Composant in-situ
_Outils garde-corps > c'est cette option que je vais développer plus bas
Il faut d'abord créer une famille de profil à intégrer dans le garde-corps
_Nouvelle famille > Profil...
16_Construction des bordures de la route
_Nouvelle famille > Profil
Tracer une ligne pour le profil de la bordure
_Catégorie et paramètres de famille > Utilisation du profil > Garde-corps...
17_Construction des bordures de la route
_Charger la famille dans le projet...
18_Construction des bordures de la route
La famille Bordure est listée dans les profils
Tracer le garde corps
_Architecture > Garde-corps > Esquisser la trajectoire...
19_Construction des bordures de la route
_Architecture > Garde-corps > Esquisser la trajectoire_Sélectionner l'arête de la dalle...
20_Construction des bordures de la route
_Architecture > Garde-corps > Esquisser la trajectoire_Sélectionner l'arête de la dalle > Valider
Le garde-corps se place sur le niveau par défaut
_Modifier le garde-corps > Choisir nouvel hôte > Sélectionner la face supérieure de la dalle...
21_Construction des bordures de la route
Modification du garde-corps par défaut, pour le transformer en bordure
_Propriétés > Modifier le type > Dupliquer > Bordure

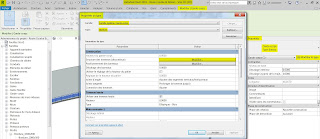

22_Construction des bordures de la route
Modification du garde-corps par défaut, pour le transformer en bordure_Propriétés du type > Structure des traverses > Modifier...
23_Construction des bordures de la route
Modification du garde-corps par défaut, pour le transformer en bordure_Propriétés du type > Structure des traverses > Modifier > Remplacer le profil, par le profil Bordure...
24_Construction des bordures de la route
Modification du garde-corps par défaut, pour le transformer en bordure_Propriétés du type > Positionnement des barreaux > Modifier...
25_Construction des bordures de la route
Modification du garde-corps par défaut, pour le transformer en bordure_Propriétés du type > Positionnement des barreaux > Modifier > Aucun...
26_Construction des bordures de la route
Modification du garde-corps par défaut, pour le transformer en bordure_Propriétés du type > Positionnement des barreaux > Modifier > Aucun...
27_Construction des bordures de la route
Modification du garde-corps par défaut, pour le transformer en bordure_Propriétés du type > Traverse haute > Décocher...
28_Construction des bordures de la route
Modification du garde-corps par défaut, pour le transformer en bordure_Propriétés du type > Traverse haute > Décocher > Valider
29_La bordure suit la route

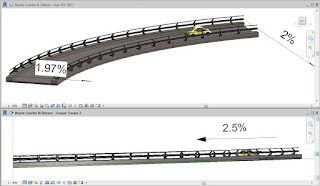

30_Route courbe en pente avec dévers, et bordures
31_Route courbe en pente avec dévers, et bordures
