dimanche 23 juin 2013

Revit 2013_Métré_Nomenclature_Nomenclature "triée", Tri par type, Tri par étage, Sous-Total

Objectif: Nomenclature triée par type, par étage, Sous-Total

01_Voici le cas d'une nomenclature qui regroupe les entités semblables par niveau, on a un sous-total par niveau pour chaque type, ainsi qu'un total par niveau


02_


03_Les propriétés d'une pièce:
Le niveau et le nom seront utilisés pour le tri


04_Nomenclature/Quantités > Pièces


05_Nomenclature/Quantités > Pièces


06_Champs > Nom / Niveau / Surface


07_Filtre


08_Propriétés du tri > Niveau = Titre & totaux
Nom = Totaux uniquement


09_Mise en forme > Surface = Calculer les totaux


10_Apparence


11_Nomenclature imbriquée > Néant


12_Nomenclature, partie haute


13_Nomenclature, partie basse


14_Nomenclature finalisée: Tri par type et par niveau, sous-totaux

lundi 17 juin 2013

Revit 2013_Volume conceptuel_Façades tendues

Objectif: Modéliser des façades tendues (housse en toile PVC galbée)

C'est en voyant le Basket Arena des J.O. de Londres que je me suis demandé si dans Revit on pouvait modéliser quelque chose de semblable


Basket Arena des J.O. de Londres 2012
Wilkinson Eyre Architects


d'après le Basket Arena des J.O. de Londres 2012
Wilkinson Eyre Architects

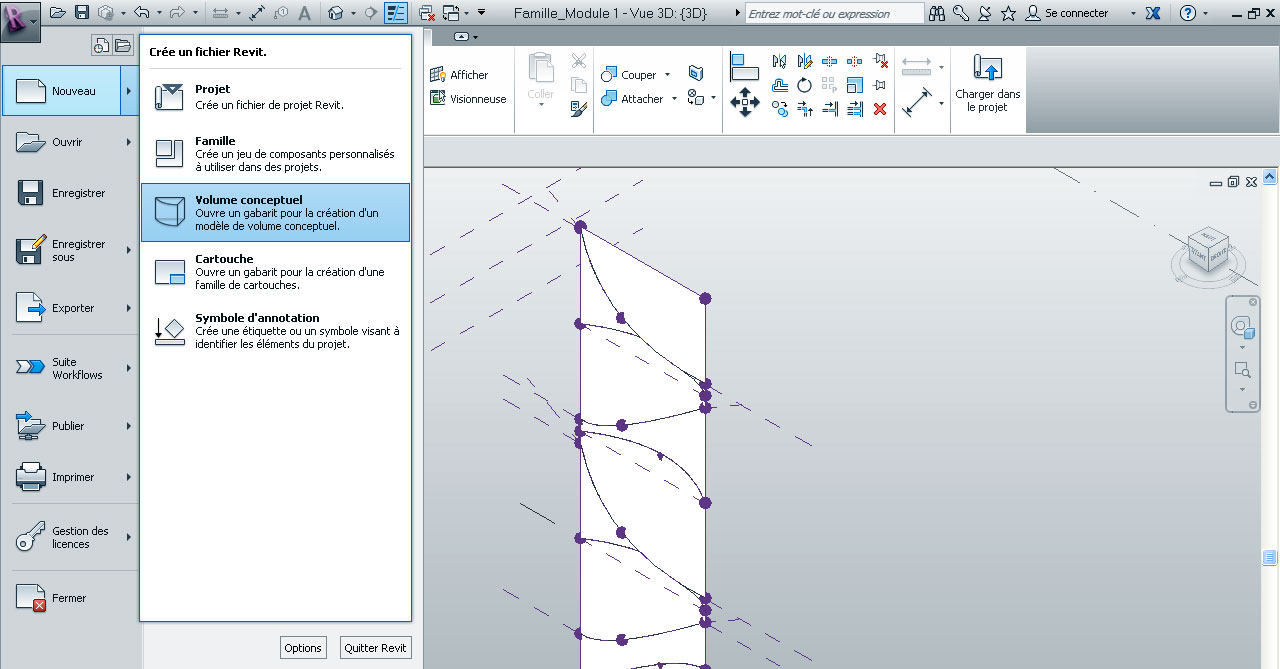

01_Nouveau > Volume conceptuel

02_Volume conceptuel > Volume métrique

03_Volume métrique > Par défaut: Niveau 1, Plan Avant/Arrière, Plan Droite/Gauche
Sélectionner le niveau du sol > Copier

04_Sélectionner Plan Avant/Arrière > Copier (déverrouiller le plan)

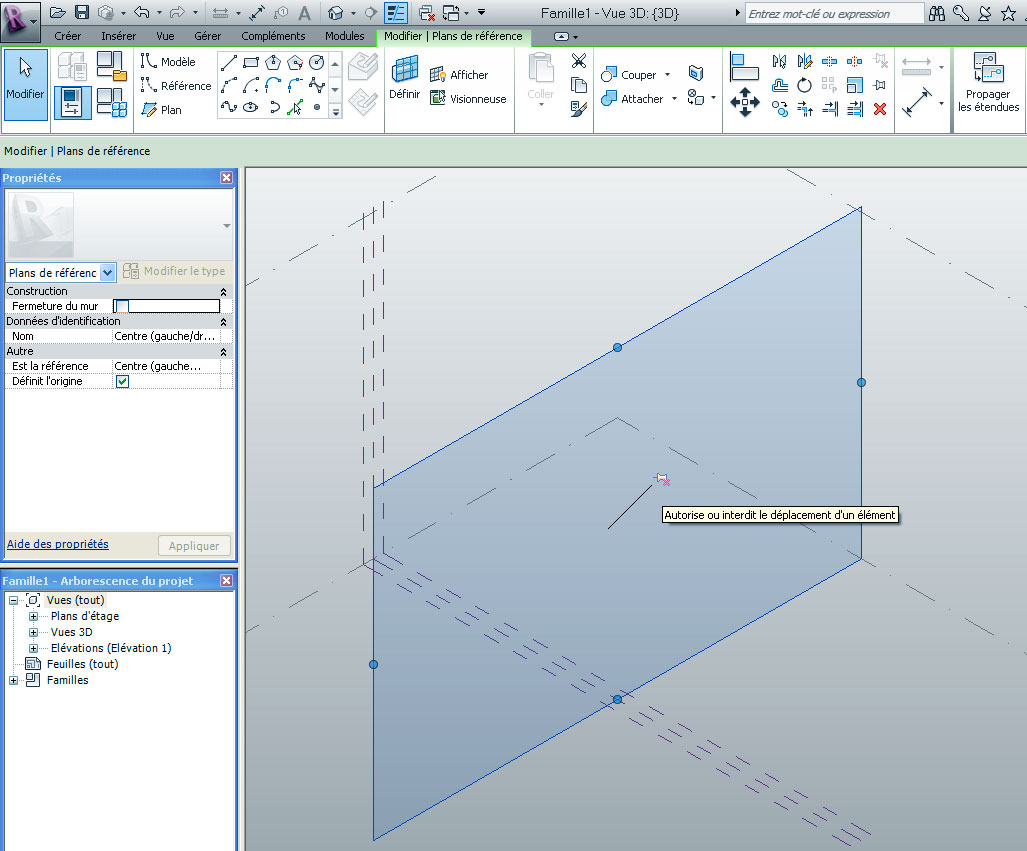

05_Sélectionner Plan Droite/Gauche > Copier (déverrouiller le plan)

06_Sélectionner Plan Droite/Gauche > Copier (déverrouiller le plan)

07_Vue de face
Modifier > Ligne de référence

08_Modifier > Ligne de référence > Spline à partir de points
En bleu le plan de référence

09_Modifier > Ligne de référence > Spline à partir de points
Autant de côtés autant de splines (les points limitent les splines)

10_Modifier > Ligne de référence > Spline à partir de points
Elément de point

11_Ajout d'un point sur une spline, ce point servira à donner du relief à la surface
Pour que le point soit solidaire de la spline > Clic > Définition de point

12_Clic > Définition de point
Le point est solidaire de la spline, un vecteur à 3 direction permet de le déplacer

13_Vue de côté
Déplacement du point

14_Vue de côté
Déplacement du point

15_Vue 3D
Déplacement du point

16_Vue 3D
En bleu, les lignes de référence délimitant le solide
Sélectionner les lignes de référence > Créer une forme > Solide

17_Créer une forme > Solide > 2 options
Soit une extrusion (gauche)
Soit un lissage entre les différents points

18_Créer une forme > Solide > Lissage
Vue de face

19_Créer une forme > Solide > Lissage
Vue de côté

20_Pour créer la forme suivante, on peu s'appuyer sur un des côté de la forme précédente, ici le grand côté du triangle, on s'appuie aussi sur les points des splines, on peu aussi tracer des plans de construction temporaires
Ajout d'un élément point

21_Pour créer la forme suivante, on peu s'appuyer sur un des côté de la forme précédente, ici le grand côté du triangle, on s'appuie aussi sur les points des splines, on peu aussi tracer des plans de construction temporaires
Ajout d'un élément point

22_La spline de droite part de l'intersection des plans pour se raccrocher au point sommet du triangle

23_Sélection des lignes de référence, y compris la ligne commune entre le triangle et la nouvelle forme

24_Vue de côté
Sélection des lignes de référence

25_Vue de face
Sélection des lignes de référence
Créer forme > Solide

26_Créer forme > Solide > Lissage

27_Vue de côté

28_Cas particulier d'une forme avec un point en trop
Sur le segment de gauche du triangle un point intermédiaire

29_Cas particulier d'une forme avec un point en trop
Sur le segment de gauche du triangle un point intermédiaire
Si l'on bouge ce point cela abîme le lissage > une facette est créée automatiquement

30_Cas particulier d'une forme avec un point en trop
Sur le segment de gauche du triangle un point intermédiaire
Si l'on bouge ce point cela abîme le lissage > une facette est créée automatiquement

31_Cas particulier d'une forme avec un point en trop
Sur le segment de gauche du triangle un point intermédiaire
Si l'on bouge ce point cela abîme le lissage > une facette est créée automatiquement

32_Si on replace le point supplémentaire dans l'axe d'origine (comme les 2 points d’extrémité) la facette disparaît
Ce point semble contraint par rapport aux axes verticaux
Par contre le point intermédiaire du segment supérieur de la forme ne génère pas de perturbation à la forme, quelque soit sa position

33_Le point intermédiaire du segment supérieur de la forme ne génère pas de perturbation à la forme, quelque soit sa position

34_Le point intermédiaire du segment supérieur de la forme ne génère pas de perturbation à la forme, quelque soit sa position

35_Le point intermédiaire du segment supérieur de la forme ne génère pas de perturbation à la forme, quelque soit sa position

36_Dans ce cas de figure Revit ne peu pas générer le lissage

37_En déplaçant les points, le lissage est possible

38_Vue de côté
Déplacement du point supérieur Droit

39_Vue de côté
Déplacement du point supérieur Droit

40_Vue de côté
Déplacement du point supérieur Droit
Cela génère une facette

41_Suppression d'un point intermédiaire

42_Suppression d'un point intermédiaire

43_Suppression d'un point intermédiaire

44_Le lissage est de nouveau possible

45_Vue de côté

46_Vue de face
Famille module de façade toile tendue

47_Vue de côté
Famille module de façade toile tendue

48_Vue 3D
Famille module de façade toile tendue

49_En bleu, un Lissage

50_En bleu, une Ligne de référence

51_En bleu, Lignes de référence

52_En bleu, Sommet de spline

53_En bleu, Point de référence

54_Charger dans projet
Lors du chargement dans le projet > vv > Volume
_Suivant la complexité du lissage soit > Mur par face
_Soit Peinture

55_Projet, Plan Masse

56_Projet, Façade

57_Projet, Façade

58_Projet, Vue 3D
