REVIT 2012_Détail 2D Attaché_Isolation

http://www.wix.com/christiandeymonnaz/r2012_details-2d-attaches

Objectif: Attaché un détail 2D sur un objet 3D

_1_Famille > Composant Détail (ligne) > Zone Remplie

> Modifier le type > Dupliquer > "Isolation paramétrable"

> Motif de Remplissage > Uni > Arrière > Transparent > OK

> Enregistrer famille > "Isolation Paramétrable"

_La Famille ainsi construite ressemble a une enveloppe vide

_Charger dans Projet

_2_Dans Projet > Annoter > Composant > Composant de Détail

> Dans l'arborescence > Famille

> Éléments de Détail > Isolation Paramétrable

> Glisser la famille sur l'objet 3D (par exemple, Mur / Dalle / Toit)

_3_Glisser la famille sur l'objet 3D (par exemple, Mur / Dalle / Toit)



_4a_Dans le projet dessiner l'isolation

> Annoter > Détail Isolation

> Tracer sur la famille "Isolation Paramétrable"

_4b_Dans le projet dessiner l'isolation

> Annoter > Détail Isolation

> Tracer sur la famille "Isolation Paramétrable"



_5_Clic sur Famille détails
> Créer un Groupe de Détails
> le Nommer > "Isolation Paramétrable"

_6a_Ajouter > + Isolation dessinée > Terminer

_6b_Ajouter > + Isolation dessinée > Terminer

_6c_Ajouter > + Isolation dessinée > Terminer

_7_Clic sur Objet qui reçoit le détail
> Créer un groupe de modèle
> Nommer > "Toiture Terrasse"

_8a_Attacher > Clic sur Groupe de détails
> Nommer > "Isolation Paramétrable"



_8b_Attacher > Clic sur Groupe de détails
> Nommer > "Isolation Paramétrable"

_9a_ Ajouter

_9b_ Ajouter > Clic sur groupe détails



_9c_Terminer

_10_Le groupe de détails

(l'enveloppe + le motif isolation sont dépendants de l'objet 3D,

en cas de modification de l'épaisseur de l'isolation,

il faut modifier le groupe détails d'une part & le motif isolation d'autre part)





REVIT 2012_Répétition de détails attachés

_Objectif: Rajouter des détails 2D dépendant d'un élément 3D > rajouter des suspensions (2D) de faux Plafond pour une vue d'élévation ou coupe

_Il faut d'abord créer une famille pour l'élément 2D

_On choisit une famille de type Détail 2D (ligne)

_Outils Zone Remplie

_Une fois la famille créée > charger dans le projet

_La famille apparait dans l'arborescence du projet > Famille > Détails

_Pour que la famille de détail soit répétée, (comme un réseau) > Annoter > Composants > Composants répétés

_Paramétrer les propriétés de la famille répétée

_Paramétrer le type de répétition, le nombre d'entitées, éventuellement réorienter la famille

_Créer un groupe de détail > Sélectionner la ligne qui relie les différents détails ou un détail

_Nommer le groupe de détails

_Créer un groupe modèle (l'objet 3D qui reçoit le groupe détails)

_A partir du groupe modèle > clic Attacher

_Attacher > Groupe Modèle > Groupe Détails

_Clic + & Finir

_Faux plafond & Détails = Niveau 1 Décalage 0

_Faux plafond & Détails = Niveau 1 Décalage +1

_Faux plafond & Détails = Niveau 1 Décalage -1

_Faux plafond & Détails = Niveau 2 Décalage 0

REVIT 2012_Surfaces de pièces jumellées

Objectif: Une seule surface pour plusieurs pièces

_ 1 > 2 Pièces: Murs = limites de pièces, Murs Rideaux ne sont pas limite de pièce
_ 2 & 3 > 1 Pièce: Murs = limites de pièces, Murs Rideaux ne sont pas limite de pièce

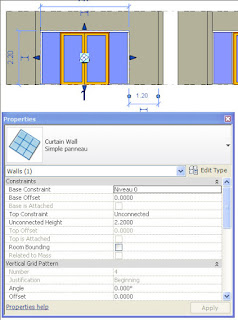

_ 1> Le Mur Rideau n'est pas une limite de pièce,
Le profil du Mur sépararant les deux pièces est coché comme limite de pièce
Ce profil coupe les pièces puisqu'il est contraint depuis le sol

2_Ici le mur de séparation des pièces a été scindé en 3 entités,

toutes sont limites de pièces

Le linteau, est limite de pièce, mais n'est pas contraint au sol, son profil laisse passer la pièce

Le Mur Rideau n'est pas une limite de pièce

3_Ici le profil du mur de séparation des pièces a été modifié

Cela permet de laisser passer la pièce
