Revit 2022_Famille de fenêtre pour usage 2D_Plan de location

Objectif: Réaliser des plans de vente ou des plans de location à usage 2D

Pour optimiser la production, j'utilise des murs dans lesquels je place des familles de fenêtres simplifiées:

> Une famille générique (Mur), pour "creuser" le mur, et un élément de détail 2D associé à cette famille

00_Famille de fenêtre simplifiée et les cotes variables

01_Création d'une famille de fenêtre
_Modèle générique (Mur)...

02_Création d'une famille de fenêtre
_Modèle générique (Mur)
_Tracer des plans de référence...

03_Création d'une famille de fenêtre
_Modèle générique (Mur)
_Tracer des plans de référence

04_Création d'une famille de fenêtre
_Cotation des plans de référence
_Libeller les cotes

05_Céation d'une famille de fenêtre
_Cotation des plans de référence
_Libeller les cotes

06_Création d'une famille de fenêtre
_Création d'un vide d'extrusion
_Tracer et verrouiller l'esquisse sur les plans de référence

07_Création d'une famille de fenêtre
_Création d'un vide d'extrusion

08_Création d'une famille de fenêtre
_Ajout d'un contrôleur d'orientation

09_Création d'une famille de fenêtre
Catégorisation de la famille
_Catégorie et paramètres de famille > Fenêtre

10_Création d'une famille de fenêtre

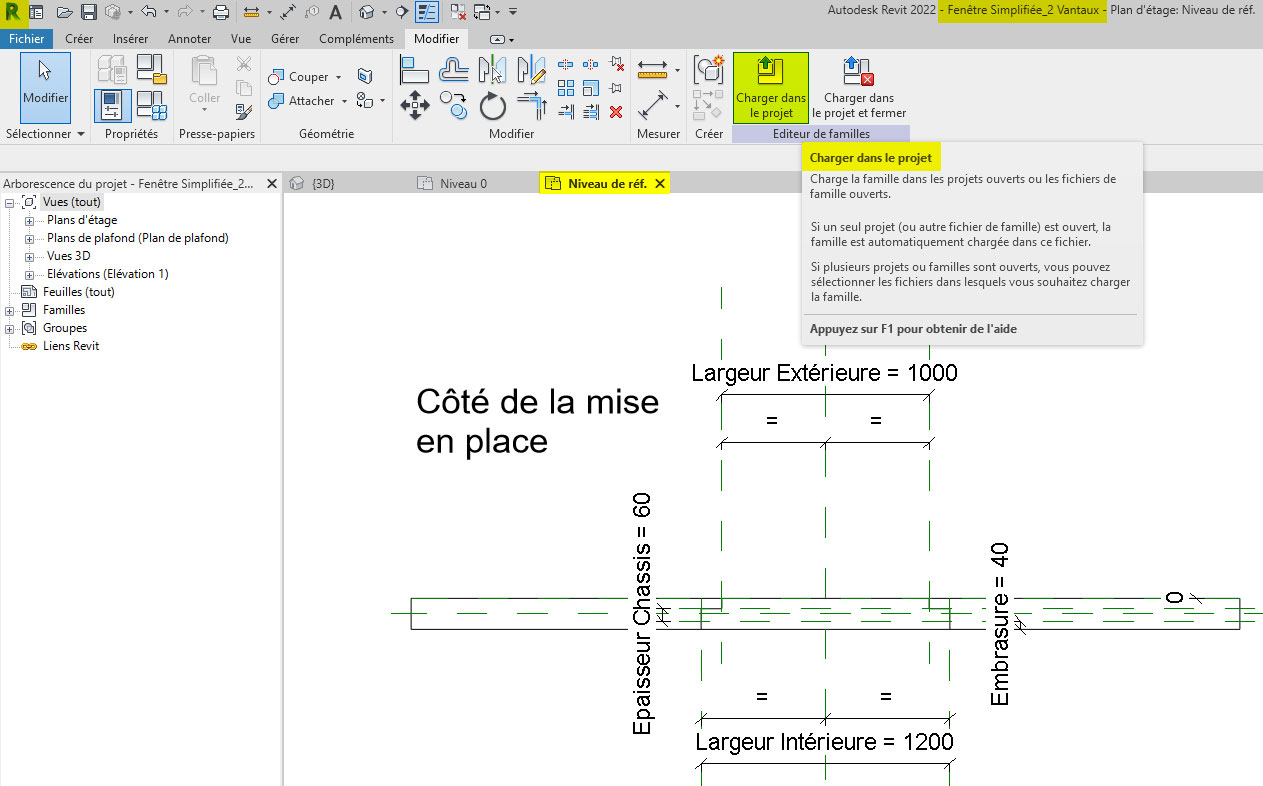

_Chargement de la famille dans le projet, pour test

11_La famille fenêtre dans le projet

12_Création d'un symbole 2D
_Nouveau > Symbole d'annotation...

13_Création d'un symbole 2D
_Nouveau > Symbole d'annotation > Elément de détail...

14_Création d'un symbole 2D
_Tracer des plans de référence...

15_Création d'un symbole 2D
_Cotations et libellés des plans de référence...

16_Création d'un symbole 2D
_Tracer et verrouiller des lignes de détails sur les plans de référence

17_Création d'un symbole 2D
_Tracer et verrouiller des lignes de détails sur les plans de référence
_Ajout d'autres lignes de détail > Coter, Aligner, Contraindre

18_Création d'un symbole 2D
_Charger le symbole dans la famille fenêtre...

19_Famille fenêtre
_Placer le symbole 2D...

20_Famille fenêtre
_Placer le symbole 2D > Aligner verrouiller sur les plans de référence
_Association aux paramètres de la famille
Largeur Intérieure > Clic bouton de droite > Association aux paramètres de la famille > Largeur Intérieure

21_Famille fenêtre
_Charger la famille fenêtre dans le projet

22_Projet test
Plusieurs configurations de la famille fenêtre

23_Projet test
Modification du graphisme
_vv ou vg > Remplacement visibilité > Remplacer les couches hôtes > Modifier > Style de ligne des couches hôtes

24_Projet test
La famille fenêtre et ses propriétés
