Objectif: Créer des étiquettes multicatégories en incluant des paramètres partagés pour les dimensions
Liens vers paramètres partagés:
00_Les étiquettes multicatégories n'ont pas de paramètres de dimensions, pour palier ce manque il faut utiliser des paramètres partagés
01_Annoter > Etiquette multicatégorie
02_Charger une famille d'étiquette multicatégorie
03_Charger une famille d'étiquette multicatégorie
04_Charger une famille d'étiquette multicatégorie
05_L'étiquette multicatégorie est listée dans l'arborescence
06_On peut à présent placer l'étiquette...
07_On peut aussi l'enrichir...
08_Modifier la famille
09_Modifier le libellé

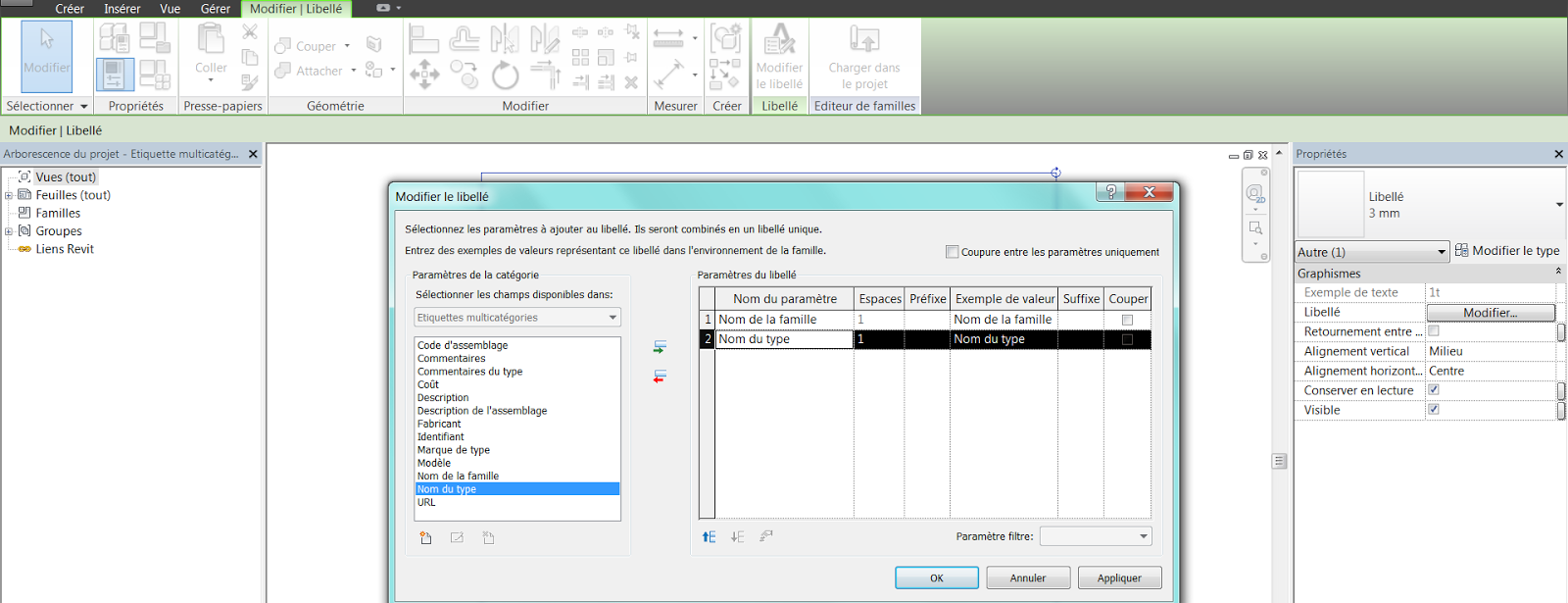

10_Depuis la liste de gauche on peut choisir les thèmes de l'étiquette en les plaçant à droite
11_Ensuite on peut recharger la famille dans le projet
12_Dans cette version il y a seulement le nom de la famille et le nom du type
13_En cliquant sur l'icône paramètres en bas à gauche
14_En cliquant sur l'icône paramètres en bas à gauche...
15_On bascule dans une succession de boites de dialogue qui permettent de créer les paramètres partagés
_Sélectionner
16_Sélectionner > Créer
17_Sélectionner > Créer > ici: "largeur partagée"
(Ce paramètre fera référence à la côte de largeur que l'on trouve dans les propriétés de l'objet mais pas dans la liste des paramètres d'étiquette multicatégorie)
18_Sélectionner > Créer > ici: "largeur partagée"
(Ce paramètre fera référence à la côte de largeur que l'on trouve dans les propriétés de l'objet mais pas dans la liste des paramètres d'étiquette multicatégorie)
19_Sélectionner > Créer > ici: "largeur partagée"
(Ce paramètre fera référence à la côte de largeur que l'on trouve dans les propriétés de l'objet mais pas dans la liste des paramètres d'étiquette multicatégorie)

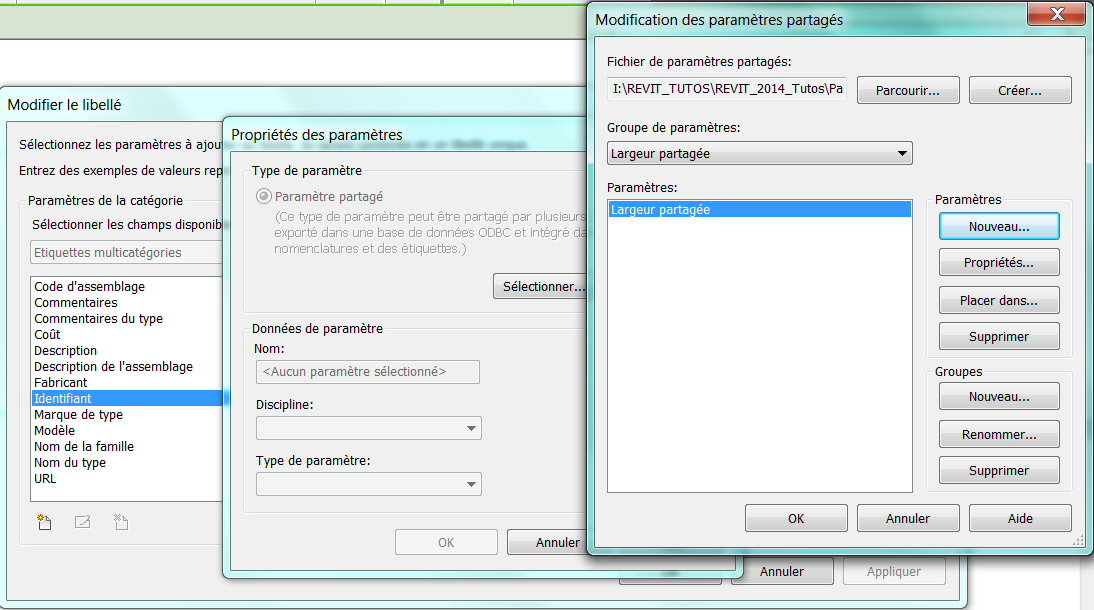

20_Sélectionner > Créer > ici: "largeur partagée"
(Ce paramètre fera référence à la côte de largeur que l'on trouve dans les propriétés de l'objet mais pas dans la liste des paramètres d'étiquette multicatégorie)
21_On retrouve le paramètre partagé > "Largeur partagée" dans la liste
22_Faire glisser le paramètre "Largeur partagée" dans la colonne de droite
23_Faire glisser le paramètre "Largeur partagée" dans la colonne de droite
24_Charger le libellé dans le projet
25_Il n'y a pas de changement
Il faut d'abord modifier la famille...
26_Modifier la famille
27_Modifier la famille
_Type de famille > Paramètres > Ajouter
(il faut charger le paramètre partagé)
28_Type de famille > Paramètres > Ajouter
Sélectionner > "Largeur partagée"
29_Paramètres partagés
_Occurence
30_Le paramètre "Largeur partagée" se trouve dans les côtes
(peu importe la valeur...)
31_Pour faire en sorte que le paramètre partagé "Largeur partagée", "reconnaisse" les dimensions > Formule = Largeur, ainsi le paramètre partagé sera associé à la côte de largeur
32_Charger la famille dans le projet
33_L'étiquette prend en compte la largeur
34_Modification du libellé pour préciser la largeur
35_Ajout du préfixe Largeur
36_Ajout d'autres paramètres: Coût & Commentaires
37_Ajout d'un paramètre partagé
38_Ajout d'un paramètre partagé > Remarque
39_Ajout d'un paramètre partagé > Remarque
40_Ajout d'un paramètre partagé > Remarque
41_Modification de la famille
42_Type de famille > Paramètres > Ajouter
43_Ajouter > Paramètre partagé > Remarque
44_Ajouter > Paramètre partagé > Remarque
45_L'étiquette terminée
46_
