Revit 2019_Insérer / Lier des ouvertures dans un projet_Solution A: avec une famille Vide_Extraire les datas du fichier lié

Objectif: Comment gérer les ouvertures à partir d'un fichier lié, et en extraire les datas: Largeur x Hauteur

_On dispose d'un fichier dit Hôte dans lequel il n'y a pas d'ouverture

_On dispose d'un fichier similaire à l'Hôte, avec des ouvertures (Portes et fenêtres)

_On souhaite affecter les ouvertures (seulement les réservations) dans le projet Hôte

_2 Solutions:

> Solution A: Utiliser une famille Vide

> Solution B: Filtrer le fichier lié
> Fichier lié_Solution B

Solution A: Famille Vide:

_Créer une famille Vide (Modèle générique);

_Charger cette famille dans le fichier comportant des portes et fenêtres,

_Grouper les familles Vides

Depuis le fichier Hôte:

_Insérer / lier le fichier des Vides

_Attacher le lien,

_Couper la géométrie, les Vides coupent les murs du fichier Hôte
Cette solution permet de placer des étiquettes sur les Vides et de faire des Nomenclatures

00_Fichier Hôte avec Vides, Nomenclature et étiquettes des Vides

01_Fichier Hôte

_Géoréférencé

02_Fichier similaire au fichier Hôte, avec des portes et fenêtres

_Le géoréférencement est identique au fichier Hôte

03_Création d'une famille Vide (Modèle générique)
_Nouveau > Famille...

04_Création d'une famille Vide (Modèle générique)
_Nouveau > Famille > Modèle générique

05_Création d'une famille Vide (Modèle générique)
_Vue Avant > Tracer des plans de référence
_Coter avec des libellés: Largeur, Hauteur

06_Création d'une famille Vide (Modèle générique)
_Tracer un vide par extrusion...
_en vue de coté > Tracer des plans de référence, Coter l'épaisseur
_Verrouiller l'extrusion Vide sur les plans de l'épaisseur

07_Création d'une famille Vide (Modèle générique)
_Tracer un vide par extrusion
_Verrouiller sur les plans de référence

08_Création d'une famille Vide (Modèle générique)
_Catégorie et paramètres de famille

09_Création d'une famille de Vide (Modèle générique)
_Charger dans le projet...
(en l'occurrence > Projet avec Portes et Fenêtres)

10_Projet avec Portes et Fenêtres
_Aligner et adapter les familles Vides aux différentes Portes et Fenêtres

11_Projet avec Portes et Fenêtres
_Sélectionner les familles Vides
_Créer un groupe

12_Projet avec Portes et Fenêtres
Le groupe a bien le même géoréférencement que le projet Hôte

13_Projet avec Portes et Fenêtres
Copie du groupe dans un autre projet
_Sélectionner le groupe Vide > Copier dans le presse papier...

14_Fichier Vides (Groupe de familles Vides)
_Coller le groupe dans ce nouveau fichier, au même emplacement

15_Fichier Vides
Le groupe a bien le même géoréférencement que le projet Hôte

16_Projet Hôte
_Insérer > Lier Revit...

17_Projet Hôte
_Insérer > Lier Revit > Vides
_Positionnement > Automatique, Origine à origine

18_Projet Hôte
_Attacher le lien...

19_Projet Hôte
_Attacher le lien
_Dissocier le groupe...

20_Projet Hôte
_Dissocier le groupe
_Couper la géométrie
_Sélectionner les différents vides et couper les murs en fonction

21_Projet Hôte
Les vides sont visible en plan et 3D

22_Projet Hôte
Le fichier lié est déchargé

23_Projet Hôte

Les familles Vides issues du fichier lié sont "cliquables"...

24_Projet Hôte

Les familles Vides issues du fichier lié sont "cliquables"

Il est donc possible d'extraire des données: en étiquettes et en nomenclatures

_Annoter > Etiquette par catégorie...

25_Projet Hôte

_Annoter > Etiquette par catégorie > Charger la catégorie...

26_Projet Hôte

_Annoter > Etiquette par catégorie > Etiquette de modèle générique

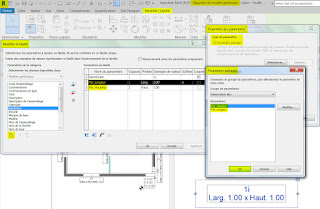

27_Etiquette de modèle générique_Paramétrage du libellé

_Modifier le libellé

_Ajouter Identifiant (pour numéroter chaque réservation)

_Ajouter via les paramètres partagés: Largeur et Hauteur...

28_Etiquette de modèle générique_Paramétrage du libellé

_Ajouter via les paramètres partagés: Largeur et Hauteur

29_Famille Vide

_Ajouter via les paramètres partagés: Largeur et Hauteur en correspondance avec les cotes de la famille

30_Projet Hôte_Étiquettes et nomenclature

31_Projet Hôte_Étiquettes et nomenclature

dimanche 11 mars 2018

Revit 2018_Placer un groupe issue d'un fichier identique

Objectif: Placer un groupe issue d'un fichier identique

Scénario: Un bâtiment A a été développé par une entreprise sur Revit 2017 ou antérieure.

Un bâtiment B similaire au bâtiment A a été développé sur Revit 2018.

Vous souhaitez transférer / exporter certaines données du bâtiment A vers le bâtiment B, au lieu de refaire le travail.

Procédure:

_Dupliquer le bâtiment A.

_à partir de la copie du bâtiment A, sélectionner les entités à transférer, faire un groupe de ces entités

_Sélectionner le groupe > Masquer.

_Supprimer tout.

_Restaurer l'affichage, vous disposez à présent d'un fichier Revit comprenant seulement les entités à transférer, ce fichier a les mêmes propriétés de géo-référencement, d'orientation, que l'original.

_Bâtiment B > insérer > lier Revit > Choisir le fichier Revit préparé précedemment

_Bâtiment B, Attacher le lien, Vous pouvez à présent interagir entre le Bâtiment B et le fichier lier, dans le cas de cet exemple, il s'agit de réservations qui coupent les dalles du bâtiment B

01_Bâtiment A (Revit 2017 ou antérieure)

En bleu, les réservations à transférer dans le bâtiment B

02_Bâtiment A (Revit 2017 ou antérieure)

En bleu, les réservations à transférer dans le bâtiment B
_Dupliquer le fichier, ici > (Famille vide_Quadrillage)

03_Fichier Famille vide_Quadrillage

_Grouper les entités destinées à être transférées dans le fichier Bâtiment B

(ici, les réservations (pour simplifier la manipulation, j'ai utilisé une famille vide sans affectation > Sol, Mur, dans ce cas, j'aurai du intégrer au groupe les sols et murs dépendants, cela aurait perturbé la visibilité de la manipulation)

_Masquer le groupe

_Supprimer tout sauf le groupe

Le fichier résultant correspond au groupe de réservations qui doit être lié dans le bâtiment B

04_Fichier Famille vide_Quadrillage

_Grouper les entités destinées à être transférées dans le fichier Bâtiment B
_Supprimer tout sauf le groupe
Le fichier résultant correspond au groupe de réservations qui doit être lié dans le bâtiment B
Le géo-référencement , l'orientation, la position, les coordonnées X, Y, Z de ce fichier sont identique au fichier original

05_Bâtiment B (Revit 2018)

(C'est le même bâtiment que le bâtiment A, mais comme les équipes qui travaillent sur cette affaire ne sont pas sur les mêmes plateformes, la collaboration / synchronisation n'est pas optimisée...)

06_Bâtiment B (Revit 2018)

Insertion d'un fichier lié issue du bâtiment A

Insérer > Lier Revit > Choisir le fichier préparé précédemment

(Vérifier le positionnement)

07_Bâtiment B (Revit 2018)

Insérer > Lier Revit > Choisir le fichier préparé précédemment
_En bleu le fichier lié
Le fichier lié est placer exactement aux mêmes coordonnées que dans le bâtiment A

08_Bâtiment B (Revit 2018)

_La gestion du lien, se fait depuis l’arborescence ou depuis Gérer > Gestion des liens

09_Bâtiment B (Revit 2018)

Pour que le lien (les réservations du bâtiment A) interagissent avec les dalles (Bâtiment B), il faut attacher le lien

_Attacher le lien...

10_Bâtiment B (Revit 2018)

Pour que le lien (les réservations du bâtiment A) interagissent avec les dalles (Bâtiment B), il faut attacher le lien
_Attacher le lien
_Valider le message Revit
