dimanche 11 mars 2018

Revit 2018_Réservations et dalles en pente

Objectif: Créer des réservations pour dalle en pente

Dans le message du 10 février 2018 Famille Réservation de sol, j'explique comment faire une famille de réservation de dalle (Réservation verticale), cela fonctionne, mais si la dalle est en pente, il faut adopter une autre stratégie.

01_Une dalle en pente, et 3 familles de réservations différentes
_Famille Extrusion > Traverse la dalle
_Famille Ouverture > Traverse la dalle
_Famille contrainte au sol (message du 10 février 2018) traverse partiellement la dalle...

02_Une dalle en pente, et 3 familles de réservations différentes
_Famille Extrusion > Traverse la dalle
_Famille Ouverture > Traverse la dalle
_Famille contrainte au sol (message du 10 février 2018) traverse partiellement la dalle...

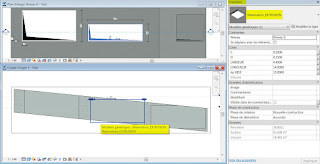

03_Une dalle en pente, et 3 familles de réservations différentes
_Famille Extrusion > Traverse la dalle
_Famille Ouverture > Traverse la dalle
_Famille contrainte au sol (message du 10 février 2018) traverse partiellement la dalle...

04_Une dalle en pente, et 3 familles de réservations différentes
_Famille Extrusion > Traverse la dalle
_Famille Ouverture > Traverse la dalle
_Famille contrainte au sol (message du 10 février 2018) traverse partiellement la dalle...

05_Famille réservation Ouverture
L'outil ouverture permet de créer une ouverture traversante et verticale de la dalle
> Cocher "Toujours verticalement" dans les propriétés
(Quelque soit l'inclinaison de la dalle, l'ouverture coupe de part en part la dalle verticalement)

06_Famille réservation Ouverture
L'outil ouverture permet de créer une ouverture traversante et verticale de la dalle
> Cocher "Toujours verticalement" dans les propriétés
(Quelque soit l'inclinaison de la dalle, l'ouverture coupe de part en part la dalle verticalement)

07_Famille réservation Ouverture

08_Famille réservation Ouverture

09_Famille réservation Ouverture
> Cocher "Toujours verticalement" dans les propriétés

10_Famille réservation Extrusion

11_Famille réservation Extrusion

12_Famille réservation Extrusion

13_Famille réservation Extrusion

14_Famille réservation Extrusion

dimanche 1 octobre 2017

Revit 2018_Puits de lumières paramétriques

Objectif: Créer une famille paramétrique pour un puits de lumière, version 4 pans biais, et version section droite et 4 pans biais

00_2 familles de puits de lumière, avec et sans section droite

01_Famille Revit_Puits de lumière 4 pans biais
Construction d'une famille de puits de lumière à 4 pans biais (Paramétrique)
Méthode: Extrusion par raccordement (Solide), copier-coller de l'extrusion, Vide associé au solide,
Gabarit de travail: Modèle générique, ou équipement spécialisé
_Paramétrage des plans de référence

02_Famille Revit_Puits de lumière 4 pans biais
_Extrusion par raccordement (Contraintes aux plans de références)

03_Famille Revit_Puits de lumière 4 pans biais
_Copier-coller de l'extrusion...

04_Famille Revit_Puits de lumière 4 pans biais
_Copier-coller de l'extrusion > Aligné sur le même emplacement
_Propriétés > Changer le solide copié en Vide...

05_Famille Revit_Puits de lumière 4 pans biais
Modification du vide d'extrusion
_Modifier les esquisses hautes et basses du vide d'extrusion
_Ajouter des côtes pour associé le vide d'extrusion au solide d'extrusion
_En vue avant ou droite tracer un plan de référence pour contraindre la hauteur d'extrusion

06_Famille Revit_Puits de lumière 4 pans biais
Le vide d'extrusion coupe le solide d'extrusion

07_Projet Revit
La famille puits de lumière et ses propriétés dans le projet...

08_Famille Revit_Puits de lumière 4 pans biais
Ajout d'un vide d'extrusion pour la pente du toit
_Tracer une ligne de référence qui va piloter l'inclinaison du haut de la famille

09_Famille Revit_Puits de lumière 4 pans biais
Ajout d'un vide d'extrusion pour la pente du toit
_Tracer une ligne de référence qui va piloter l'inclinaison du haut de la famille
_Contraindre le point d'extrémité de la ligne de référence sur les plans de références
_Ajouter une cote libellée pour l'angle de la pente

10_Famille Revit_Puits de lumière 4 pans biais
_Faire un vide d'extrusion, le plan de référence est le plan vertical de la ligne de référence...

11_Famille Revit_Puits de lumière 4 pans biais
_Faire un vide d'extrusion, le plan de référence est le plan vertical de la ligne de référence
_En surligné rouge, les plans de références du vide d'extrusion pour la pente du toit

12_Famille Revit_Puits de lumière 4 pans biais
_Faire un vide d'extrusion, le plan de référence est le plan vertical de la ligne de référence
_En surligné jaune, les plans de références pour les contraintes latérales du vide d'extrusion

13_Projet Revit
Test de la famille

14_Famille Revit_Puits de lumière 4 pans biais
Ajout de lignes en pointillés (Projection au sol du gabarit de la famille)
_Tracer un plan de référence, Ajouter une cote libellée pour piloter la hauteur entre la base de la famille et les pointillés en projection...

15_Famille Revit_Puits de lumière 4 pans biais
_Tracer de lignes de référence à l'aplomb et contraintes à l'extrusion...

16_Famille Revit_Puits de lumière 4 pans biais
_Tracer de lignes de référence à l'aplomb et contraintes à l'extrusion
Le plan de construction en bleu correspond au plan de référence horizontal d'une ligne de référence tracé en 15, dont la hauteur par rapport à l'extrusion est définie en 13

17_Projet Revit
Test de la famille

18_Famille Revit_Section droite
_Extrusion...

19_Famille Revit_Section droite
_Extrusion > Paramétrage et contraintes sur les plans de références

20_Famille Revit_Section droite
_Ajout d'un vide d'extrusion pour la pente du toit (Voir 8 à 12)

21_Famille Revit_Puits de lumière 4 pans biais
_Types de familles
Dans les prochaines étapes il va falloir associé la section haute de la famille Puits de lumière 4 pans biais, à la section droite: Longueur  x largeur

22_Famille Revit_Section droite
_Chargement de la famille Section Droite dans la famille Puits de lumières 4 pans biais...

23_Famille Revit_Puits de lumière 4 pans biais
_La famille Section Droite dans l'arborescence, et ces propriétés...

24_Famille Revit_Puits de lumière 4 pans biais
Alignement de la famille Section Droite sur le plan de référence du haut de la famille Puits de lumière 4 pans biais

25_Famille Revit_Puits de lumière 4 pans biais
_Association aux paramètres de la famille
Association de la largeur de la famille Section Droite à la largeur haute de la famille Puits de lumière 4 pans biais, idem pour la profondeur...

26_Famille Revit_Puits de lumière 4 pans biais
_Association aux paramètres de la famille
Association de la largeur de la famille Section Droite à la largeur haute de la famille Puits de lumière 4 pans biais, idem pour la profondeur, la pente...

27_Famille Revit_Puits de lumière 4 pans biais
_Association aux paramètres de la famille
Association de la largeur de la famille Section Droite à la largeur haute de la famille Puits de lumière 4 pans biais, idem pour la profondeur, la pente...

28_Famille Revit_Puits de lumière 4 pans biais
_Association aux paramètres de la famille
Association de la largeur de la famille Section Droite à la largeur haute de la famille Puits de lumière 4 pans biais, idem pour la profondeur, la pente, La Hauteur Droite

29_Famille Revit_Puits de lumière 4 pans biais > Famille Puits de lumière_Hotte & Section Droite
_Charger dans le projet

30_Projet Revit
Plan

31_Projet Revit
_Coupe

32_Projet Revit
_Coupe

33_

34_

35_
