Objectif: Colorisation par systèmes pour une catégorisation rapide des différents systèmes et de leurs composants
Cette approche permet d'englober tout un système : tuyauterie, isolation et revêtements, indépendamment des vues
Dans le message du 12 02 2015, j'utilisais l'isolation pour colorer le circuit, et des identifiants pour filtrer, mais cette approche n'est pas vraiment dans l'esprit MEP; dans ce nouveau message, j'essaye d'être plus efficient
01 A_Style visuel: Ombré
01 B_Style visuel: Ligne cachée
02 A_Style visuel: Ombré
02 B_Style visuel: Ligne cachée
03_Colorisation des tuyaux par systèmes:
_Affecter les tuyaux aux systèmes correspondants: Eau Froide, Eau Chaude, Eaux usées,
> Le système joue le role de filtre > Tout ce qui appartient à ce système sera affecté par la même couleur
_Sélectionner un tuyau > Modifier > Système de canalisation > Modifier le type...
_Affecter les tuyaux aux systèmes correspondants: Eau Froide, Eau Chaude, Eaux usées,
> Le système joue le role de filtre > Tout ce qui appartient à ce système sera affecté par la même couleur
_Sélectionner un tuyau > Modifier > Système de canalisation > Modifier le type...
04_Colorisation des tuyaux par systèmes:
_Système de canalisation > Eau Froide Sanitaire (noter il y a ici plusieurs systèmes E F)
_Système de canalisation > Eau Froide Sanitaire (noter il y a ici plusieurs systèmes E F)
05_Colorisation des tuyaux par systèmes:
_Système de canalisation > Eau Froide Sanitaire > Modifier le type...
_Système de canalisation > Eau Froide Sanitaire > Modifier le type...
06_Colorisation des tuyaux par systèmes:
_Système de canalisation > Eau Froide Sanitaire > Modifier le type > Propriétés du type
_Système de canalisation > Eau Froide Sanitaire > Modifier le type > Propriétés du type
_Système de canalisation > Eau Froide Sanitaire > Modifier le type > Propriétés du type
_Paramétrage des matériaux
_Système de canalisation > Eau Froide Sanitaire > Modifier le type > Propriétés du type
_Paramétrage des matériaux
09_Style visuel: Ligne cachée
08_Style visuel: Ligne cachée
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation
13_Style visuel: Ombré
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation
14_L'isolation ou le revêtement est entièrement dépendant du système dans lequel se trouve le tuyau
15_L'isolation ou le revêtement est entièrement dépendant du système dans lequel se trouve le tuyau
_Si on affecte une isolation sur un tuyau d'eaux usées, l'isolation aura le même aspect que le style du système qui l'héberge
16_Style visuel: Ligne cachée
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation
_Si on affecte une isolation sur un tuyau d'eaux usées, l'isolation aura le même aspect que le style du système qui l'héberge
_à Gauche > Tuyaux sans isolation
_à Droite > Tuyaux avec isolation
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisations sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: Une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial
18_Style visuel: Ombré
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisations sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisations sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: Une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisations sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial

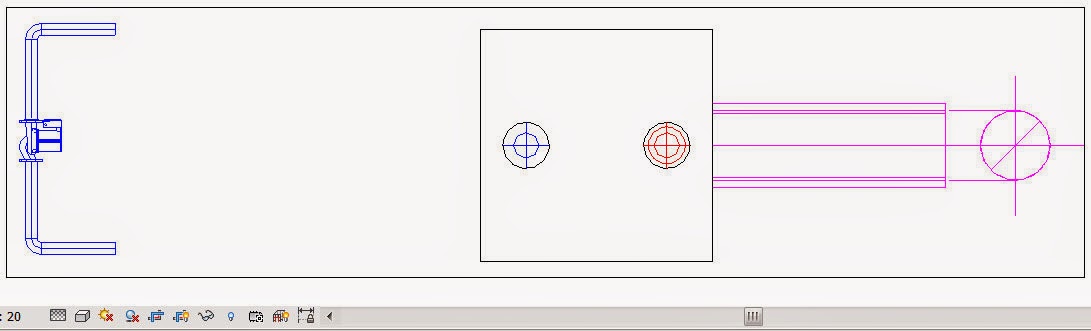

19_Style visuel: Ligne cachée
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisationd sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial
_Impact d'un système sur un composant
_à Gauche: une pompe appartenant au système Eau Froide
Les 2 connecteurs reliants les canalisationd sont aussi Eau Froide
> La pompe prend l'aspect visuel du système Eau Froide
_à Droite: une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées
> La chaudière garde son aspect initial
_Impact d'un système sur un composant_à Gauche: une pompe appartenant au système Eau FroideLes 2 connecteurs reliants les canalisations sont aussi Eau Froide> La pompe prend l'aspect visuel du système Eau Froide_à Droite: une chaudière avec un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Extraction Fumées> La chaudière garde son aspect initial
