REVIT 2011_Nomenclature Quantité / Coût

Nomenclature: Quantité / Coût

Créer une nomenclature quantitative dés l'esquisse du projet

Nomenclature de murs

00_ Aperçu de la nomenclature > Nomenclature de mur > quantités soit  surface soit volume

01_ Champs > Type, Coût, Volume ou Surface, Nombre, test (Volume x Coût)

_ Le Coût doit être renseigné dans les Propriétés de l'objet > 12

_ Pour créer un champs personnaliser il faut ajouter un champs disponible à la liste, et le renommer

02_ Champs > test > Valeur calculée

_NB > "test" doit avoir la même unité que Volume

03_ Filtre > aucun

04_ Tri / Regroupement

05_ Mise en forme > Type

06_ Mise en forme > Coût

07_ Mise en forme > Coût > Format

08_ Mise en forme > Volume > Format

09_ Mise en forme > Nombre

10_ Mise en forme > test

11_ Mise en forme > test > Format

Pour éviter les conflits d'unités il faut décocher les paramètres

12_ Propriétés > Propriétés du type > Données d'identification > Coût

Nomenclature de portes

13_

REVIT 2011_Import DWG_Gestion Matériaux

Exportation & Utilisation des DWG dans Revit

Lien vers couper un volume DWG

_Constat: Lorsqu'on importe un fichier DWG dans Revit, le fichier est comparable à un bloc

_Objectif: Préparer le fichier DWG dans Autocad pour une utilisation optimisée dans Revit

(Calques pour les différents matériaux)

Fichier DWG dans Autocad

Fichier DWG importé/finalisé dans Revit

01_Ouverture d'un fichier dwg dans Autocad

02_Le fichier dwg dans Autocad

Commande: DECOMPOS > pour décomposer le bloc et accéder aux différents éléments

 03_Nouveau calque
Faire autant de calques que d'éléments ayants des matériaux différents
Chaque calque a une couleur différente (la couleur est juste une aide visuelle)

04_Affecter les différents éléments à leurs calques respectifs
Propriétés rapides

05_Propriétés rapides > Calque > ….

06_Propriétés rapides > Couleur = DuCalque

07_Les différents calques, assortis de leurs éléments respectifs
_Enregistrer le fichier avant l'importation dans Revit

08_Importation du fichier dwg dans Revit
Couleurs: Conserver > pour avoir le même visuel que dans Autocad
Calques: Spécifier > pour choisir dans une liste
                Ou Visibles
Nota: le fichier dwg peut aussi bien être importé dans une famille que dans un projet

09_Les calques cochés pour l'importation

10_Importation dans l'espace de travail Revit, par défaut l'objet est gris

11_VV > Remplacement visibilité graphisme > Catégories importées

> on retrouve le fichier dwg ainsi que les différents calques

12_Styles d'objets > Les différents calques affichent toujours la couleur "Autocad",
mais on a accès à une palette Matériau Revit

13_Matériaux > on affecte les matériaux comme pour tout objet Revit

14_Ici un simple matériau générique avec un peu de lustre et de réflectivité

15_Vue "réaliste" dans l'espace de travail Revit

16_

17_Essai avec un autre matériau

18_On peut modifier à volonté le matériau, par contre il ne faut pas changer la couleur de ligne

19_

20_Rendu

_Pour les vues 2D on utilisera le fichier 2D du dwg >

_Au lieu du fichier 3D dwg réservé pour le rendu >
_Optimisation du process: voir post du 7 Juillet 2012

REVIT 2011_Topographie, Zone Nivelée, Phases, Régions

Gestion d'une  topographie en phase existante & nouvelle construction

Lien vers topographie, hauteur de terrain en coupe

Lien vers topographie, terre plein positif

Lien vers topographie parking souterrain

Lien vers topographie, changement d'aspect graphique

_ Visionnez la vidéo de Frank sur les zones nivelées > http://revitmastering.blogspot.fr/ > Topographie & terre-plein /dimanche 29 avril 2012, Merci à lui

01_En vue plan masse ou site > Filtre de phases
> Composants existants & nouveaux Phase
> Existante
Volume & Site > Surface topographique

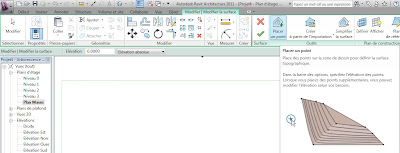

02_Importer un nuage de points
ou créer la topographie à partir d'un plan de géomètre

 03_

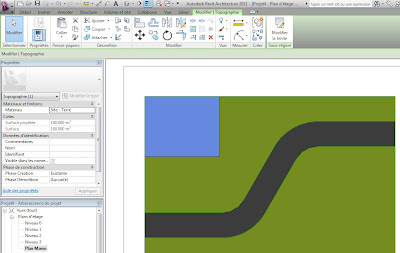

 04_Placer les sous-régions

 05_

 06_La topographie existante est terminée
_Pour travailler dans la phase projet de la topographie
> Filtre de phases > Composants existants & nouveaux
> Phase > Nouvelle Construction
_Volume & Site > Zone nivelée

 07_Sélectionner la surface topographique
> choisir l'une des 2 options
> Soit toute la surface y compris les points internes
> Soit le périmètre

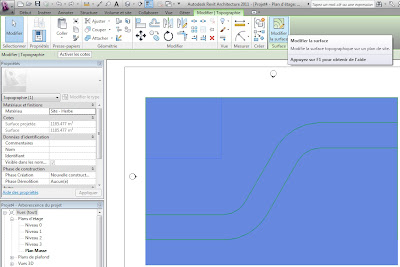

 08_On obtient un duplicata de la surface topographique,
les sous régions et les points de niveaux sont repris à l'identique de l'existant

 09_Phase création
> Nouvelle construction
_Sélectionner la topographie

 10_ou une sous-région, ici cette route va être détruite en phase projet

 11_

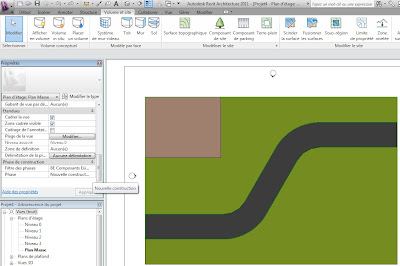

 12_On peu à présent créer de nouvelles sous-régions en Nouvelle Construction

 13_Une nouvelle route en Nouvelle Construction
_ Filtre de phases > Composants Existants & Nouveaux
_ Phase > Nouvelle Construction

 14_Filtre de phase > Composants Existants & Nouveaux
_Phase > Existante

 15_On peu également modeler le nouveau terrain sans modifier l'existant

 16_Filtre de phases > Composants Existants & Nouveaux
_Phase > Nouvelle Construction

 17_Filtre de phase > Composants Existants & Nouveaux
_Phase > Existante
