REVIT 2011_Nomenclature Quantité / Coût

Nomenclature: Quantité / Coût

Créer une nomenclature quantitative dés l'esquisse du projet

Nomenclature de murs

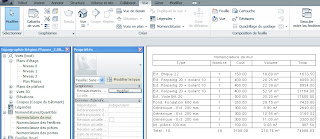

00_ Aperçu de la nomenclature > Nomenclature de mur > quantités soit  surface soit volume

01_ Champs > Type, Coût, Volume ou Surface, Nombre, test (Volume x Coût)

_ Le Coût doit être renseigné dans les Propriétés de l'objet > 12

_ Pour créer un champs personnaliser il faut ajouter un champs disponible à la liste, et le renommer

02_ Champs > test > Valeur calculée

_NB > "test" doit avoir la même unité que Volume

03_ Filtre > aucun

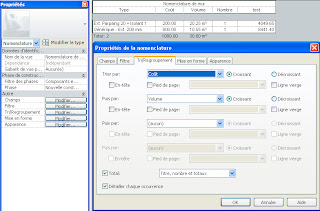

04_ Tri / Regroupement

05_ Mise en forme > Type

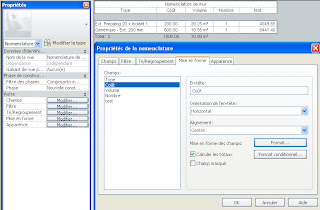

06_ Mise en forme > Coût

07_ Mise en forme > Coût > Format

08_ Mise en forme > Volume > Format

09_ Mise en forme > Nombre

10_ Mise en forme > test

11_ Mise en forme > test > Format

Pour éviter les conflits d'unités il faut décocher les paramètres

12_ Propriétés > Propriétés du type > Données d'identification > Coût

Nomenclature de portes

13_

REVIT 2011_Import DWG_Gestion Matériaux

Exportation & Utilisation des DWG dans Revit

Lien vers couper un volume DWG

_Constat: Lorsqu'on importe un fichier DWG dans Revit, le fichier est comparable à un bloc

_Objectif: Préparer le fichier DWG dans Autocad pour une utilisation optimisée dans Revit

(Calques pour les différents matériaux)

Fichier DWG dans Autocad

Fichier DWG importé/finalisé dans Revit

01_Ouverture d'un fichier dwg dans Autocad

02_Le fichier dwg dans Autocad

Commande: DECOMPOS > pour décomposer le bloc et accéder aux différents éléments

 03_Nouveau calque
Faire autant de calques que d'éléments ayants des matériaux différents
Chaque calque a une couleur différente (la couleur est juste une aide visuelle)

04_Affecter les différents éléments à leurs calques respectifs
Propriétés rapides

05_Propriétés rapides > Calque > ….

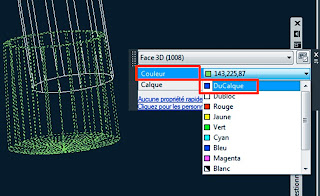

06_Propriétés rapides > Couleur = DuCalque

07_Les différents calques, assortis de leurs éléments respectifs
_Enregistrer le fichier avant l'importation dans Revit

08_Importation du fichier dwg dans Revit
Couleurs: Conserver > pour avoir le même visuel que dans Autocad
Calques: Spécifier > pour choisir dans une liste
                Ou Visibles
Nota: le fichier dwg peut aussi bien être importé dans une famille que dans un projet

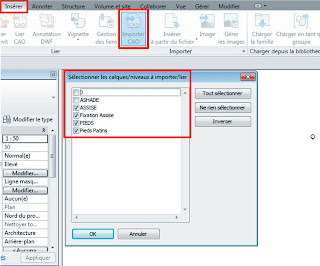

09_Les calques cochés pour l'importation

10_Importation dans l'espace de travail Revit, par défaut l'objet est gris

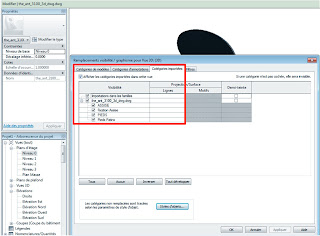

11_VV > Remplacement visibilité graphisme > Catégories importées

> on retrouve le fichier dwg ainsi que les différents calques

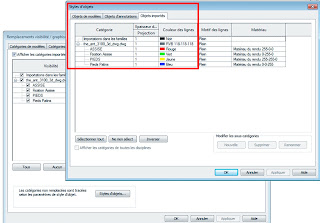

12_Styles d'objets > Les différents calques affichent toujours la couleur "Autocad",
mais on a accès à une palette Matériau Revit

13_Matériaux > on affecte les matériaux comme pour tout objet Revit

14_Ici un simple matériau générique avec un peu de lustre et de réflectivité

15_Vue "réaliste" dans l'espace de travail Revit

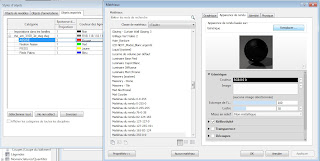

16_

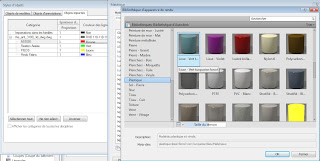

17_Essai avec un autre matériau

18_On peut modifier à volonté le matériau, par contre il ne faut pas changer la couleur de ligne

19_

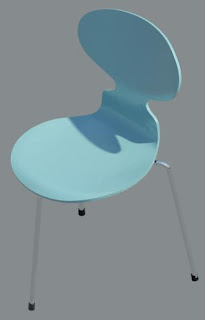

20_Rendu

_Pour les vues 2D on utilisera le fichier 2D du dwg >

_Au lieu du fichier 3D dwg réservé pour le rendu >
_Optimisation du process: voir post du 7 Juillet 2012
