dimanche 24 février 2019

Revit 2019_Pont_Tablier adaptatif et ses poutres adaptatives

Objectif: Créer un tablier de pont adaptatif et ses poutres adaptatives

Ingrédients:
_Famille poutre adaptative (pour cet exemple la section de la poutre n'est pas paramétrable)
_Famille quadrillage adaptatif (pour paramétrer le nombre de poutres)
_Famille tablier pont (famille paramétrique sur laquelle le quadrillage de poutre sera verrouillé)
Pour aller plus loin sur le travail des ponts, étudier les messages diffusés par Village Bim:

00_Différentes configurations de tabliers de pont


01_Poutre (Adaptative)
_Famille > Modèle générique (Adaptatif)...


02_Poutre (Adaptative)
_Famille > Modèle générique (Adaptatif)
_Créer > Définir le plan de construction...


03_Poutre (Adaptative)
_Créer > Elément de point...


04_Poutre (Adaptative)
_Créer > Elément de point > Sélectionner les points > Rendre adaptatif
(Les points adaptatifs disposent  de 3 plans de construction (X, Y, Z) chacun)...


05_Poutre (Adaptative)
_Cocher > Accrochage 3D
_Créer > Référence...


06_Poutre (Adaptative)
_Créer > Référence > Tracer une ligne entre les points adaptatifs...


07_Poutre (Adaptative)
Section de la poutre
_Définir comme plan de construction le plan d'extrémité (perpendiculaire à la ligne de référence) du 1er point adaptatif
_Créer > Modèle > Tracer la section de la poutre...


08_Poutre (Adaptative)
Section de la poutre
_Créer > Modèle > Tracer la section de la poutre
_Sélectionner: la section de la poutre et la ligne de référence
_Créer une forme...


09_Poutre (Adaptative)
Section de la poutre
_Créer une forme > Solide
La poutre adaptative est terminée


10_Quadrillage (Adaptatif)
_Famille > Modèle générique (Adaptatif)...


11_Quadrillage (Adaptatif)
_Famille > Modèle générique (Adaptatif)
_Créer > Définir le plan de construction...


12_Quadrillage (Adaptatif)
_Créer > Définir le plan de construction
_Créer > Elément de point...


13_Quadrillage (Adaptatif)
_Créer > Elément de point > Placer 4 points sur le plan de construction
_Sélectionner les points > Rendre adaptatif...


14_Quadrillage (Adaptatif)
_Sélectionner les points > Rendre adaptatif
_Cocher > Accrochage 3D
_Créer > Ligne de référence > Relier les points adaptatifs...


15_Quadrillage (Adaptatif)
_Créer > Ligne de référence > Relier les points adaptatifs
_Sélectionner les lignes de référence et les points adaptatifs > Créer forme > Solide
(Revit propose un volume 3D et une surface > Choisir la surface)...

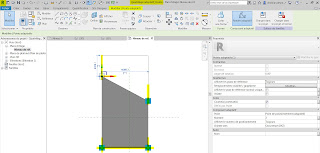

16_Quadrillage (Adaptatif)
_Alignement des points adaptatifs sur un rectangle,
(pour former un trapèze rectangle > dans les étapes suivantes, je place un quadrillage de type rectangle pour recevoir les poutres adaptatives, pour que ce quadrillage soit correctement orienté, j'ai besoin d'une base orthogonale)


17_Quadrillage (Adaptatif)
_Sélectionner la forme > Diviser la surface...


18_Quadrillage (Adaptatif)
_Sélectionner la forme > Diviser la surface
_Sélectionner le quadrillage à conserver > U ou V
_Sélectionner le nombre > Correspond au nombre de poutres souhaité
_Sélectionner une surface (Motif de surface)...


19_Quadrillage (Adaptatif)
_Sélectionner une surface > Motif > Rectangle
_Nombre du motif = Nombre souhaité -1


20_Quadrillage et poutre adaptatif
_Charger la poutre adaptative dans la famille quadrillage adaptatif...


21_Quadrillage et poutre adaptatif
_Charger la poutre adaptative dans la famille quadrillage adaptatif
_Placer les poutres sur les lignes du quadrillage du motif rectangle > Accrocher les extrémités des poutres aux intersections du motif rectangle et des côtés du quadrillage
_Au besoin, lors du positionnement des poutres adaptatives, cocher la case inversion pour orienter la poutre vers le bas...


22_Quadrillage et poutre adaptatif
_Charger la famille dans un projet...


23_Test sur un sol...


24_Test sur un sol
Les points adaptatifs de la famille s'accrochent aux sommets du sol

25_Quadrillage et poutre adaptatif sur famille tablier paramétrique
Le positionnement de la famille adaptative sur une famille paramétrique, permet de modifier la forme du tablier

26_Quadrillage et poutre adaptatif sur famille tablier paramétrique
Le positionnement de la famille adaptative sur une famille paramétrique, permet de modifier la forme du tablier
_Pour paramétrer différents nombre de poutres, il faut éditer une nouvelle famille adaptative > Dupliquer / Renommer > Changer le nombre de quadrillage > Recharger


27_Quadrillage et poutre adaptatif sur famille tablier paramétrique
Paramétrage de la famille tablier


28_Quadrillage et poutre adaptatif sur famille tablier paramétrique


29_Quadrillage et poutre adaptatif sur famille tablier paramétrique


30_Quadrillage et poutre adaptatif sur famille tablier paramétrique

samedi 16 février 2019

Revit 2019_Famille adaptative avec Point de poignée de la forme_exemple d'un câble entre deux équipements

Objectif: Réaliser des câbles entre équipements en utilisant les familles adaptatives
L'intérêt de ce message est la transformation de points adaptatifs en poignées de formes, pour adapter la famille à tout les cas de figure
Références: Pour construire ce tutorial, je me suis aidé de l'article de Village BIM, Merci pour les trucs et astuces:

00_En rouge, famille adaptative, avec point de poignée de la forme

01_En vert, famille adaptative, Points adaptatifs et points de poignées des formes (adaptatifs)

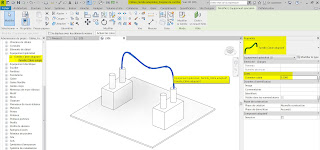

02_En surbrillance bleu: Famille adaptative, en bleu foncé, les points des poignées des formes (adaptatifs)
Le diamètre est paramétrable

03_Création de la famille adaptative
_Famille > Modèle générique (adaptatif)...

04_Création de la famille adaptative
_Choix du plan de référence...

05_Création de la famille adaptative
_Choix du plan de référence (en bleu) (Cocher afficher)
_Créer > Elément de point...

06_Création de la famille adaptative
_Créer > Elément de point...

07_Création de la famille adaptative
_Créer > Elément de point
_Sélectionner tous les points
_Rendre adaptatif...

08_Création de la famille adaptative
_Rendre adaptatif (un point adaptatif dispose de 3 plans: X, Y, Z)
_Dans cet exemple je suis partis sur une base de 5 points adaptatifs, je souhaite pouvoir mortifier la forme, les points d'extrémités (1 & 2) restent adaptatifs; les points intermédiaires seront adaptatifs et feront office de poignées pour modifier la forme
_Sélection des points intermédiaires > Propriétés > Point de poignée de la forme...

09_Création de la famille adaptative
Construction de la ligne d'extrusion entre les points
_Référence > Cocher accrochage 3D...

10_Création de la famille adaptative
Construction de la ligne d'extrusion entre les points
_Référence > Cocher accrochage 3D
_Référence > Spline par points (Relier les différents points)...

11_Création de la famille adaptative
Construction du profil d'extrusion
_Choisir le plan de construction du 1er point adaptatif
_Modèle > Cercle...

12_Création de la famille adaptative
Construction du profil d'extrusion
_Ajout d'une cote libellée pour paramétrer le diamètre

13_Création de la famille adaptative
Création de la forme
_Sélectionner le profil (cercle) et la spline > Créer une forme > Solide...

14_Création de la famille adaptative
Création de la forme
Ajout d'une cote libellée pour le profil à l'extrémité de la spline
(il est nécessaire d'ajouter une 2ème cote libellée, sur l'esquisse de la forme à son extrémité, sans quoi, la cote libellée du 1er point adaptatif n'impactera pas l'extrémité)

15_Création de la famille adaptative
Test de déplacement d'un point de poignée de la forme, ici il n'y a pas de contrainte, le point se déplace en X, Y, Z

16_Création de la famille adaptative
La famille est prête pour le chargement dans le projet

17_Projet
La famille est chargée,
En jaune la face sur laquelle le 1er point de la famille vient se poser

18_Projet
En surbrillance bleu la famille adaptative et ses poignées de formes

19_Projet
Test d'une poignée de forme, pour modifier le câble

20_Projet
Test d'une poignée de forme, pour modifier le câble
Nota: Les familles adaptatives ne permettent pas d'extraire des quantités, pour cela il faut passer par Dynamo
